سیلندر هیدرولیک بوم کوبلکو SK210-8 / SK210LC-8 | PN:YN01V00151F1 | جایگزینی پس از فروش ساختمانی متوسط و سنگین
1. خلاصه محصول
این سیلندر هیدرولیک بوم سنگین یک جزء کاملاً قابل تعویض است که به طور انحصاری برای بیل مکانیکی شاسی استاندارد Kobelco SK210-8 و حفار متوسط سنگین SK210LC-8 با مسیر طولانی ساخته شده است. به عنوان محرک باربر اصلی اتصالات کار جلویی، قدرت گشتاور بالا پایدار را برای بلند کردن بوم، پایین آوردن و حفظ بار ارائه می دهد، که به طور گسترده در نوسازی جاده های شهری، حفاری فونداسیون مسکونی، ساخت زیربنای بزرگراه و بارگیری سنگ معدن کوچک استفاده می شود. این یک جوراب یدکی اصلی برای کارگاههای تعمیر بیل مکانیکی حرفهای، ناوگان اجارهای متوسط و عمدهفروشان قطعات مرزی متمرکز بر بیلهای متوسط کلاسیک سری 8 کوبلکو شده است.
تمام مراحل تولید به شدت از نقشه های فنی اصلی Kobelco OEM و تلورانس های مونتاژ دقیق پیروی می کند. گام پایه، قطر داخلی سوراخ پین، ابعاد بوش مسی مقاوم در برابر سایش و طرح درگاه روغن هیدرولیک کاملاً با شماره قطعه OEM منحصر به فرد YN01V00151F1 مطابقت دارد. نصب مستقیم پیچ و مهره بدون هیچ گونه برش، سنگ زنی یا اصلاح جوشکاری در محل، به طور موثر هزینه تعمیر و نگهداری را کاهش می دهد و از تلفات عظیم در زمان خرابی ساخت و ساز ناشی از خرابی ناگهانی سیلندر جلوگیری می کند.
جدول اطلاعات اولیه محصول
| مورد |
مشخصات دقیق |
| نام کامل |
مجموعه کامل سیلندر هیدرولیک بوم |
| تجهیزات قابل اجرا |
بیل مکانیکی مسیر استاندارد Kobelco SK210-8، بیل مکانیکی متوسط سنگین مسیر بلند SK210LC-8 |
| شماره قطعه OEM |
YN01V00151F1 |
| درجه محصول |
سیلندر هیدرولیک پس از فروش تقویت شده برای ساخت و ساز شهری و کارهای معدن سبک |
| گارانتی کیفیت |
12 ماه گارانتی کامل که تمامی ایرادات کارخانه ای را پوشش می دهد |
| MOQ |
1 واحد، انبار کافی برای حمل و نقل فوری |
| استاندارد QC |
ISO9001 تولید قابل ردیابی با فرآیند کامل؛ 100% تست نشتی بدون هوا با فشار بالا + تست خستگی چرخه ای بار سنگین تمام ضربه قبل از تحویل |
2. پارامترهای فنی اصلی
| # |
قسمت شماره |
توضیحات |
تعداد |
| D11 |
B16T0442D77 |
SHIM, 87mm ID x 140mm OD x 0.9mm Thk; ID 87 x OD 140 x Th 0.9mm |
1 |
| C6 |
B16T0442D14 |
SHIM، 160mm OD x 92mm ID x 1.6mm Thk; ID 92 x OD 160 x Th 1.6mm |
1 |
| E6 |
B16T0442D62 |
SHIM, 87mm ID x 140mm OD x 1.6mm Thk; ID 87 x OD 140 x Th 1.6mm |
1 |
| D6 |
YN02B01417D1 |
SHIM, 87mm ID x 140mm OD x 2mm Thk; ID 87 x OD 140 x Th 2.0mm |
6 |
| D7 |
YN02B01109D1 |
SHIM، 87mm ID x 120mm OD x 0.5mm Thk; ID 87 x OD 120 x Th 0.5mm |
1 |
| C7 |
B16T0442D15 |
SHIM، 160mm OD x 92mm ID x 2.3mm Thk; ID 92 x OD 160 x Th 2.3mm |
1 |
| A7 |
ZG91S02000 |
LUBE NIPPLE، 1/8 اینچ NPT x 1/8 اینچ NPT; 1/8 اینچ PT -- مستقیم |
6 |
| E7 |
YN02B01417D1 |
SHIM, 87mm ID x 140mm OD x 2mm Thk; ID 87 x OD 140 x Th 2.0mm |
2 |
| C8 |
YN02B01414D1 |
SHIM، 92mm ID x 160mm OD x 2mm Thk; ID 92 x OD 160 x Th 2.0mm |
2 |
| D8 |
YN02B01109D2 |
SHIM, 87mm ID x 120mm OD x 0.9mm Thk; ID 87 x OD 120 x Th 0.9mm |
1 |
| D9 |
YN02B01109D4 |
SHIM، 87mm ID x 120mm OD x 1.6mm Thk; ID 87 x OD 120 x Th 1.6mm |
1 |
| D10 |
B16T0442D78 |
SHIM، 87mm ID x 140mm OD x 0.5mm Thk; ID 87 x OD 140 x Th 0.5mm |
1 |
| A6 |
ZH32Z04000 |
آرنج؛ 90° -- (1/4 اینچ PT - 1/4 اینچ PT)، (شامل O-Ring ZD12P01100) |
2 |
| D12 |
B16T0442D62 |
SHIM, 87mm ID x 140mm OD x 1.6mm Thk; ID 87 x OD 140 x Th 1.6mm |
1 |
| . |
YN02B00367F1 |
نصب سیلندر |
1 |
| . |
YN02B00362F1 |
گروه (به شکل شماره 450 مراجعه کنید) |
1 |
| . |
YN02B00364F1 |
نصب سیلندر |
1 |
| . |
YN02B00405F1 |
BOOM; نصب سیلندر |
1 |
| . |
YN02B00407F1 |
نصب سیلندر |
1 |
| . |
YN02B00363F1 |
BOOM INSTAL |
1 |
| . |
YN02B00408F1 |
BOOM ASSY، HOE |
1 |
| . |
YN01V00175F1R |
سیلندر REMAN-HYD; SK210LC-8 ASN YQ09U3301 TIER 3 (NA) (12/06-) |
1 |
| . |
YN01V00175F1C |
سیلندر CORE-HYD; شماره برگشت |
1 |
| E3 |
ZN18C16013 |
NUT; M16x2.0mm |
2 |
| B1 |
YN02B00409F1 |
بیل زدن (نگاه کنید به شکل شماره 455) |
1 |
| D1 |
YN02B01720P1 |
پین، ۸۵ میلیمتر OD x ۲۵۸ میلیمتر L; پین |
2 |
| A1 |
2444R1117D080 |
شیلنگ انعطاف پذیر، 6.40mm ID x 780mm L |
1 |
| C1 |
YN02B01719P1 |
پین، 90mm OD x 876mm L |
1 |
| E1 |
YN02B01722P1 |
پین، ۸۵ میلیمتر OD x ۲۷۷ میلیمتر L |
1 |
| E2 |
HS18C16150G2 |
پیچ; M16x2.0x150mm |
1 |
| A2 |
2444R1117D084 |
شیلنگ، 6.40mm ID x 840mm L |
1 |
| C2 |
HS18C20175G2 |
پیچ و مهره، Hex، M20 x 175mm، Cl 10.9; M20x2.5x175mm |
1 |
| D2 |
YN02B01721P1 |
پین، ۸۵ میلیمتر OD x ۷۷۶ میلیمتر L |
1 |
| B2 |
2445R138D8 |
SEAL، 90mm ID x 105mm OD x 4mm Thk; گرد و غبار -- ID 90 x OD 105 x Th 4mm |
2 |
| A3 |
2444R1117D250 |
شیلنگ، 6.40mm ID x 2500mm L |
1 |
| C3 |
ZN18C20016 |
NUT; M20x2.5mm |
2 |
| D3 |
HS18C16150G2 |
پیچ; M16x2.0x150mm |
4 |
| A4 |
2444R1117D260 |
شیلنگ، 6.4mm ID x 2600mm L |
1 |
| E4 |
B16T0442D78 |
SHIM، 87mm ID x 140mm OD x 0.5mm Thk; ID 87 x OD 140 x Th 0.5mm |
1 |
| D4 |
YN02B01108P1 |
رئیس |
2 |
| C4 |
B16T0442D53 |
SHIM، 92mm ID x 160mm OD x 0.5mm Thk; ID 92 x OD 160 x Th 0.5mm |
1 |
| D5 |
ZN18C16013 |
NUT; M16x2.0mm |
8 |
| E5 |
B16T0442D77 |
SHIM, 87mm ID x 140mm OD x 0.9mm Thk; ID 87 x OD 140 x Th 0.9mm |
1 |
| C5 |
B16T0442D40 |
SHIM، 92mm ID x 160mm OD x 0.9mm Thk; ID 92 x OD 160 x Th 0.9mm |
1 |
| 01 |
YN01V00151F1 |
سیلندر; ASSY، BOOM |
2 |
| 02 |
YN01V00175F1 |
سیلندر، دو اقدام، میله 95 میلی متر، سکته مغزی 1558 میلی متر؛ ASSY، ARM |
1 |
| شاخص فنی |
پارامتر استاندارد |
| سوراخ داخلی لوله سیلندر |
126 میلی متر |
| قطر میله پیستون با روکش کروم سخت |
80 میلی متر |
| سکته مغزی موثر در کار |
1350 میلی متر |
| فشار کاری نامی سیستم |
31.4 مگاپاسکال |
| فشار تست اثبات هیدرولیک کارخانه |
47.1 مگاپاسکال (1.5 برابر فشار نامی برای بازرسی کامل نشت داخلی و خارجی) |
| مواد اولیه لوله سیلندر |
فولاد آلیاژی بدون درز با کشش بالا با دقت عمیق داخلی، دیواره داخلی فوق العاده صاف و کم اصطکاک مقاوم در برابر سایش مایع هیدرولیک متوسط و سنگین طولانی ساعته تحت سیکل های ساخت و ساز مکرر |
| درمان سطح میله پیستون |
آلیاژ پایه 40CrMo خاموش و تمپر شده، پوشش کروم سخت با متراکم 28 تا 32 میکرومتر، سختی سطح HRC68-72، عملکرد عالی ضد خش و ضد خمش در برابر شن، تکههای بتن و ضربههای سنگ در محل کار |
| کیت مهر منطبق PN |
YN01V00151F1-KIT |
| محدوده دمای عملیاتی |
-25℃ ~ +85℃ |
| ویژگی ساختاری |
گیره های نصب بوم ضخیم پهن مجهز به بوش های سایش آلیاژ مس خود روان شونده بزرگ. سیستم بافر داخلی دو مرحلهای برای جذب ضربههای ناگهانی شدید در هنگام بلند کردن و پایین آمدن مکرر بوم تحت بارهای سنگین |
مزایای رقابتی اصلی
-
فیت جهانی دو شاسی برای مدل های کلاسیک SK210-8 و SK210LC-8این مجموعه سیلندر بوم کاملاً متناسب با بیل مکانیکی استاندارد و فریم بلند SK210-8 بدون عدم تطابق ابعادی است. همه اندازههای هندسی متصل به طور کامل قطعات OEM اصلی Kobelco سری 8 را تکرار میکنند، اتصالات بوم کارخانه و خطوط لوله هیدرولیک اصلی را بهطور یکپارچه تطبیق میدهند. این به طور کامل مسائل مربوط به افست مونتاژ را که باعث پیری زودرس آب بندی و نشت مداوم روغن به دلیل نصب اجباری بر روی قاب ماشین های تقویت شده قدیمی می شود، حذف می کند.
-
ساختار ضد ضربه تقویت شده سفارشی سری 8 برای جابجایی زمین سنگیناین مدل متفاوت از سیلندرهای هیدرولیک جهانی دیوار نازک ارزان قیمت، ضخامت دیواره سیلندر و تیغه های ریخته گری را با توجه به ویژگی های فرکانس کاری متوسط-سنگین سری SK210-8 بهینه می کند. بارهای سنگین متناوب طولانی مدت و برخورد تصادفی سنگ سخت را تحمل می کند، با عمر مفید بسیار طولانی تر از جایگزین های معمولی غیر تقویت شده پس از فروش که برای عملیات های معدن و حفاری سنگین مناسب نیستند.
-
دو بازرسی آفلاین مستقل قبل از تحویل، خطرات نقص پنهان را از بین می بردهر سیلندر بوم تمام شده قبل از خروج از کارخانه تحت دو جریان آزمایش آفلاین دقیق جداگانه قرار می گیرد. تست خستگی رفت و برگشتی تمام سکته مغزی، ماهها حرکت زمینی بدون وقفه شهری را برای تأیید صلبیت ساختاری یکپارچه شبیهسازی میکند. بازرسی سفتی خیساندن با فشار بالا طولانی مدت به طور جامع تمام زوایای مرده نشتی داخلی و خارجی را اسکن می کند. تمام محصولات فاقد صلاحیت قبل از انبارداری به طور کامل غربالگری می شوند تا از ضررهای غیرمنتظره تعطیلی ساخت و ساز برای کاربران نهایی جلوگیری شود.
-
عملکرد هزینه بالا برای اپراتورهای ناوگان SK210-8قطعات یدکی OEM اصلی برای سری های کلاسیک SK210-8 متوقف شده دارای قیمت های بالا و زمان عرضه طولانی هستند. این سیلندر رونق پس از فروش به چقرمگی ساختاری معادل، عملکرد پایدار با لرزش کم و چرخه خدمات به عنوان قطعات اصلی کارخانه کوبلکو با قیمت واحد رقابتی میرسد و هزینههای نگهداری طولانیمدت تکراری تعمیرگاههای مستقل و شرکتهای اجارهای متوسط را با دستهای از بیلهای مکانیکی SK210-8 بسیار کاهش میدهد.
-
راه حل های لجستیک جهانی انعطاف پذیر برای مشتریان در سراسر جهانکلیه کالاهای موجود در انبار پس از تایید پرداخت ظرف 3 روز کاری قابل ارسال می باشد. حمل و نقل هوایی از دستورات عجله اضطراری برای خرابی ناگهانی ماشین در سایت های ساخت و ساز دورافتاده حومه پشتیبانی می کند. محموله های فله دریایی تلفیقی و حمل و نقل کامل کانتینری FCL، طرح های حمل و نقل عمده فروشی مقرون به صرفه را برای توزیع کنندگان ماشین آلات که بازارهای ساخت و ساز در سراسر آفریقا، آسیای جنوب شرقی، خاورمیانه و آمریکای لاتین را پوشش می دهند، فراهم می کند.
قدرت تولید کارخانه
کارخانه ما بیش از ده سال تجربه تحقیق و توسعه حرفه ای و تولید انبوه در سیلندرهای هیدرولیک برای بیل های متوسط کلاسیک کوبلکو سری 8 با خطوط تولید SK210-8 و SK210LC-8 دارد. ما دارای خطوط تولید یکپارچه کامل از جمله آهنگری دقیق سنگین، سنگزنی عمیق داخلی، عملیات حرارتی یکپارچه و آبکاری کروم خودکار، مجهز به نیمکتهای آزمایشی شبیهسازی بار متوسط سنگین برای بازیابی محیطهای کاری واقعی شهری و معدن و بهینهسازی مداوم دوام ضد ضربه محصول هستیم. خط تولید سیلندر هیدرولیک پسبازار ما در تمام طول سال صادر میشود، و با تکیه بر تطابق دقیق مدل کلاسیک سری 8 و کیفیت یکنواخت پایدار، اعتماد همکاری طولانیمدت پایدار و بررسیهای مطلوب منسجم از توزیعکنندگان جهانی قطعات یدکی ماشینآلات متوسط را جلب میکند.
سوالات متداول
Q1:آیا این سیلندر بوم می تواند برای بیل مکانیکی کوبلکو SK210-9 یا SK240LC-8 مناسب باشد؟
الف:نصب چند مدل پشتیبانی نمی شود. نسلها و مدلهای مختلف بیل مکانیکی کوبلکو از شمارههای قطعه OEM غیرقابل تعویض انحصاری و هندسههای منحصربهفرد نصب تیغه استفاده میکنند. لطفاً قبل از ثبت سفارش، مدل کامل دستگاه خود را تأیید کنید.
Q2:آیا بسته استاندارد شامل کیت تعمیر مهر و موم منطبق است؟
الف:بسته استاندارد فقط شامل مجموعه کامل سیلندر بوم است. کیت مهر و موم اختصاصی YN01V00151F1-KIT نیاز به خرید جداگانه دارد و اگر کیت سیلندر و مهر و موم را با هم سفارش دهید، قیمت بسته بندی ترجیحی را ارائه می دهیم.
Q3:چه حفاظت ضد زنگ و ضد برخورد برای حمل و نقل اقیانوس؟

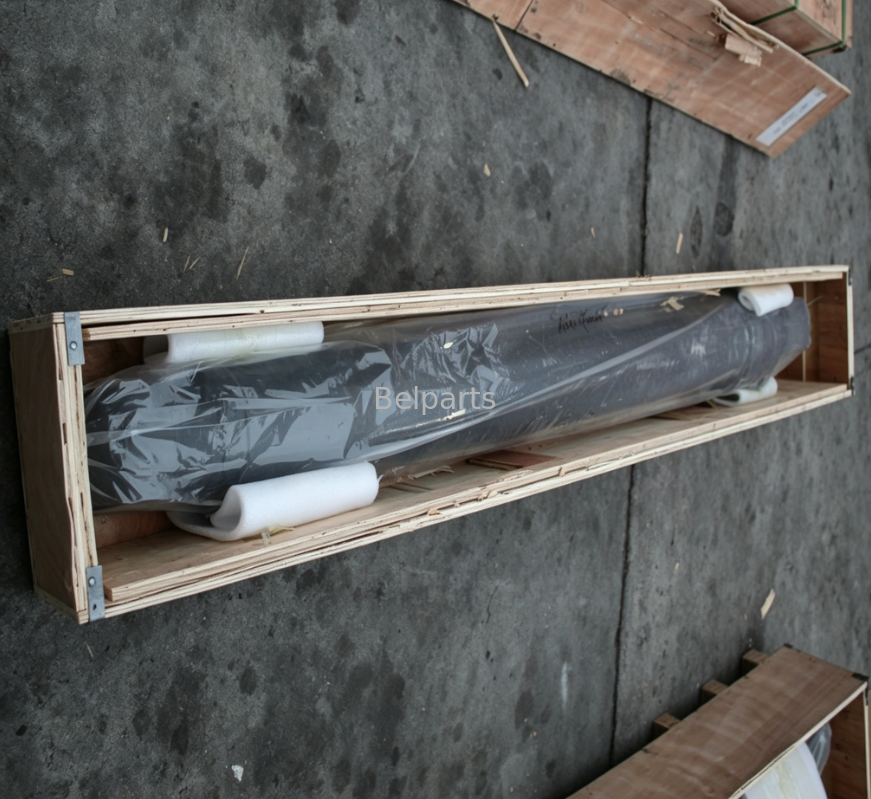

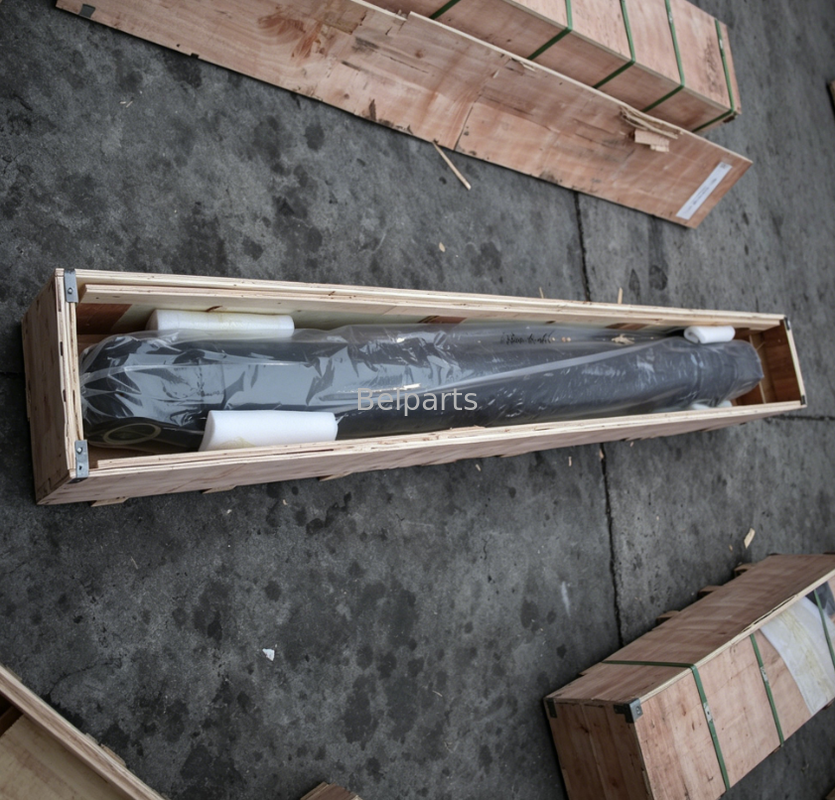

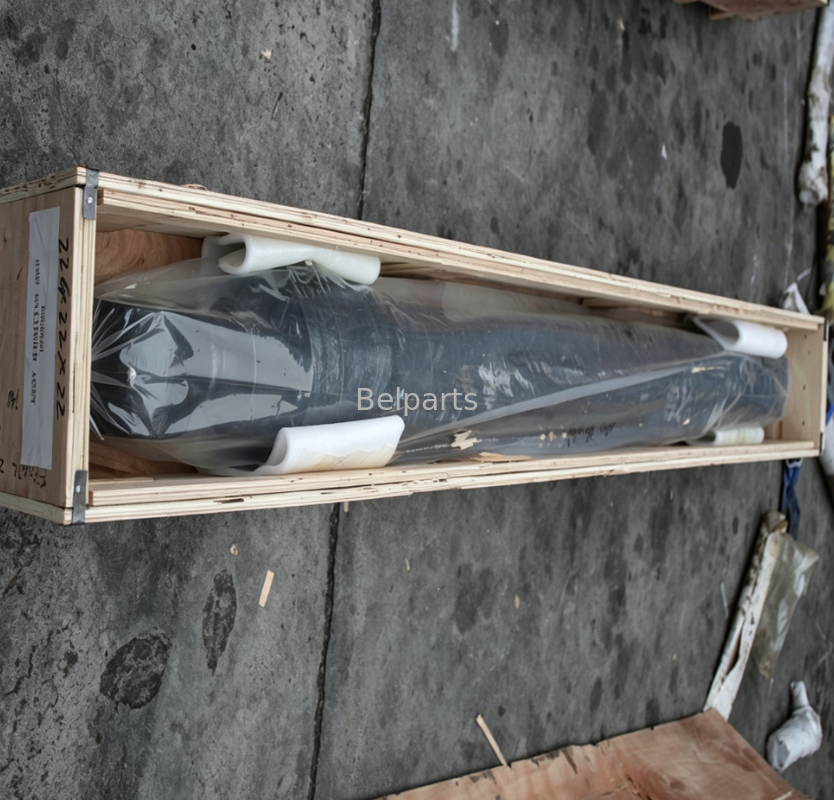

الف:روغن هیدرولیک ضد زنگ به طور کامل به محفظه سیلندر جلو و عقب تزریق می شود تا از خوردگی داخلی جلوگیری شود. گریس ضخیم ضد زنگ به طور یکنواخت روی کل سطح میله پیستون در معرض پوشش قرار می گیرد. کل سیلندر با فیلم پلی اتیلن ضد آب چند لایه پیچیده شده است و در داخل جعبه های صادراتی تخته سه لا ضخیم تقویت شده ثابت می شود تا از خراش، تغییر شکل و فرسایش رطوبت در طول حمل و نقل طولانی بین اقیانوسی جلوگیری شود.
Q4:آیا هنگام خرید ست سیلندر فول بوم+بازو+سطل سری SK210-8 تخفیف عمده داده می شود؟
الف:بله. سفارشات مجموعه سیلندرهای اتصال کار کامل جلو از تخفیف های حجمی درجه یک برخوردار می شوند. حمل و نقل دریایی تمام کانتینر تلفیقی نیز برای کاهش هزینههای لجستیک بینالمللی برای سفارشهای دستهای بزرگ در دسترس است.
Q5:اگر نشتی روغن در 12 ماه گارانتی رخ دهد، چه پشتیبانی پس از فروش دارد؟
الف:لطفاً عکس های واضحی از موقعیت نشتی و شماره سریال بیل مکانیکی برای تأیید ارائه دهید. ما لوازم جانبی جایگزینی رایگان و راهنمای دقیق تعمیر و نگهداری از راه دور گام به گام را به سرعت برای حل مسائل نشتی بدون تاخیر در پیشرفت ساخت و ساز ارسال خواهیم کرد.
