قسمت شماره |
توضیحات |
تعداد |
| 1 |
00243-27-208 |
FINAL DRIVE ASS'Y |
1 |
| 1 |
00242-27-208 |
FINAL DRIVE ASS'Y |
1 |
| 1 |
00241-27-208 |
FINAL DRIVE ASS'Y |
1 |
| 1 |
00240-27-208 |
FINAL DRIVE ASS'Y |
1 |
| 1 |
(706-8J-01012) |
MOTOR ASS'Y |
1 |
| 1 |
(706-8J-01011) |
MOTOR ASS'Y |
1 |
| 2 |
00210-27-208 |
SEAL ASS'Y شناور |
1 |
| 2 |
---- |
حلقه |
2 |
| 3 |
---- |
O-ring |
2 |
| 4 |
208-27-71151 |
دنده |
1 |
| 4 |
208-27-71150 |
دنده |
1 |
| 5 |
208-27-71210 |
بلبرینگ |
2 |
| 6 |
208-27-71310 |
یقه |
1 |
| 7 |
208-27-71270 |
قفل کنید |
1 |
| 8 |
208-27-71260 |
قفل کنید |
1 |
| 9 |
01010-81020 |
پیچ، (برای فرمان تک اهرمی) |
2 |
| 10 |
208-27-71170 |
حامل |
1 |
| 11 |
208-27-71140 |
دنده |
4 |
| 12 |
208-27-71230 |
بلبرینگ |
4 |
| 13 |
21M-27-11260 |
واشر رانشی |
8 |
| 14 |
208-27-71250 |
سنجاق |
4 |
| 15 |
20Y-27-21290 |
سنجاق |
4 |
| 16 |
207-27-52270 |
اسپیسر |
1 |
| 17 |
208-27-71130 |
دنده |
1 |
| 18 |
208-27-71290 |
اسپیسر |
1 |
| 19 |
208-27-71160 |
حامل |
1 |
| 20 |
208-27-71120 |
دنده |
3 |
| 21 |
208-27-71220 |
بلبرینگ |
3 |
| 22 |
20Y-27-21250 |
واشر، رانش |
6 |
| 23 |
21M-27-11240 |
سنجاق |
3 |
| 24 |
20Y-27-21280 |
سنجاق |
3 |
| 25 |
208-27-71112 |
شفت |
1 |
| 26 |
20Y-27-11250 |
اسپیسر |
1 |
| 27 |
04260-01905 |
توپ |
1 |
| 28 |
208-27-71183 |
پوشش |
1 |
| 28 |
208-27-71182 |
پوشش |
1 |
| 28 |
208-27-71181 |
پوشش |
1 |
| 29 |
01010-81235 |
پیچ و مهره، پمپ فرمان زمینی |
16 |
| 30 |
01643-31232 |
واشر، (با خیابان اضطراری استفاده نمی شود.) |
16 |
| 31 |
07049-01215 |
دوشاخه، (برای جارو کردن ROPS) (بدون کابین) |
2 |
| 32 |
20Y-27-31190 |
دوشاخه |
3 |
| 33 |
07002-12434 |
O-RING، (برای ضمیمه 2-ACTUATER) |
3 |
| 34 |
208-27-61210 |
چرخ دنده |
1 |
| 35 |
207-27-51311 |
پیچ و مهره |
26 |

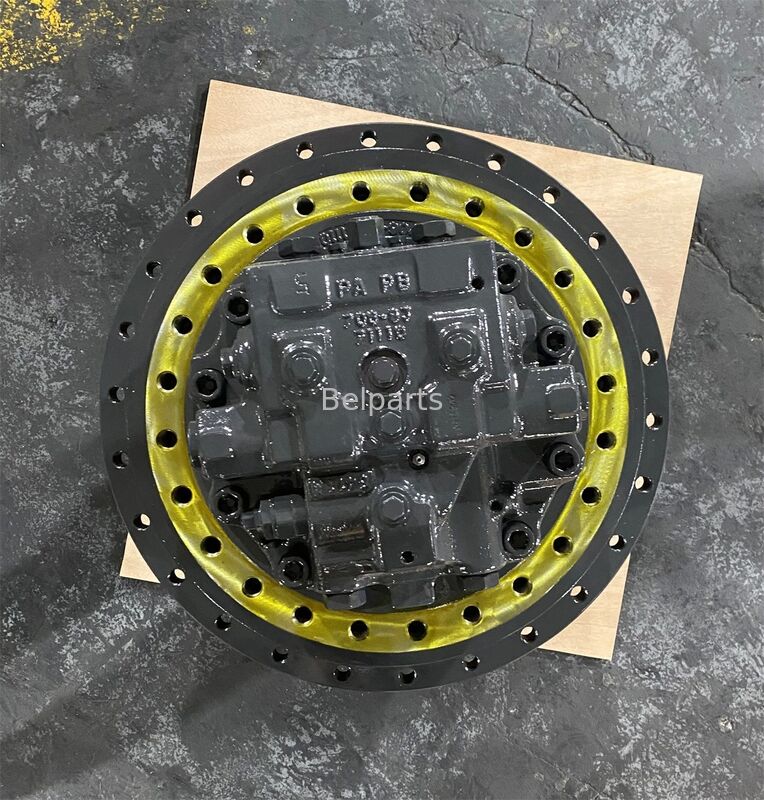

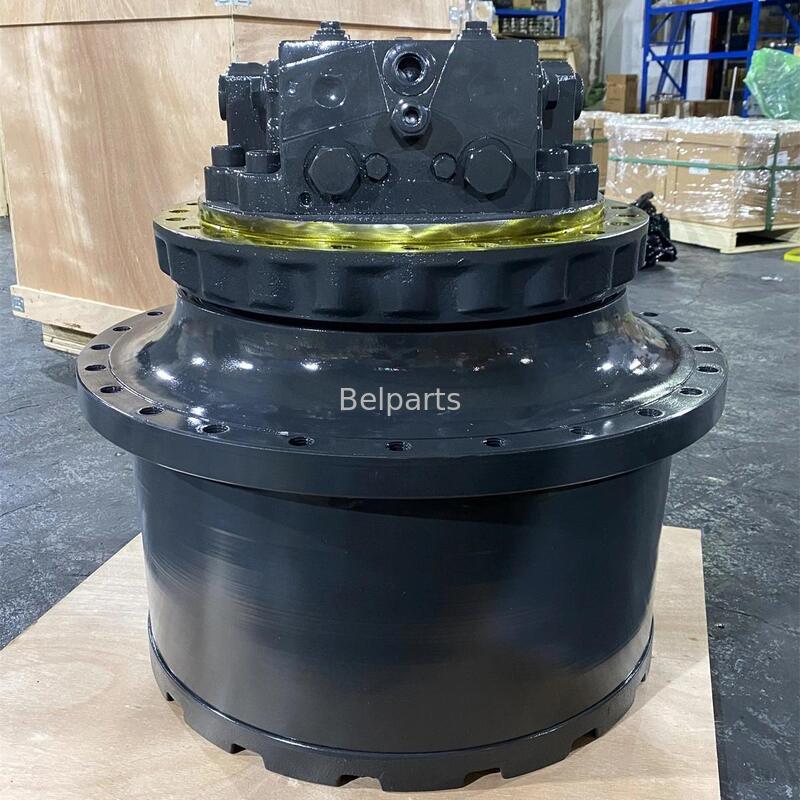

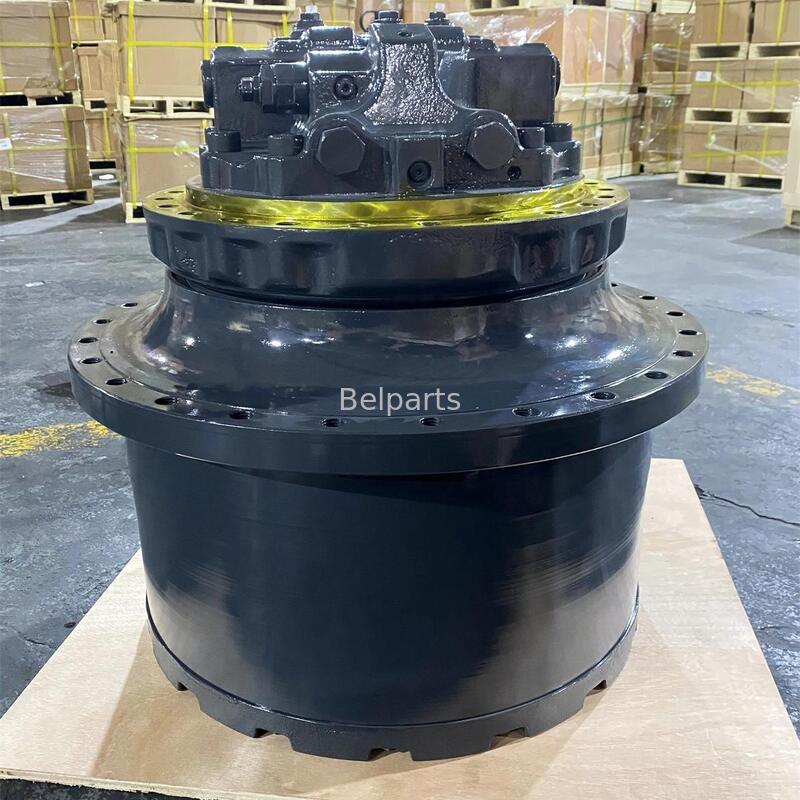

کوماتسو 208-27-00241 / 208-27-00242 مونتاژ کامل درایو نهایی
موتور مسافرتی یکپارچه + گیربکس دو مرحله ای کاهشی سیاره ای | قطعات یدکی زیر بار بیل مکانیکی سنگین BELPARTS
1. اطلاعات اولیه
- نام قطعه: مونتاژ کامل درایو نهایی (موتور مسافرتی هیدرولیک + دستگاه کاهش دهنده سیاره ای یکپارچه تراک درایو)
- تعریف سمت OEM:
208-27-00241 = درایو نهایی دست چپ
208-27-00242 = درایو نهایی سمت راست
- شماره قطعات متقابل:
پی.ن.: 208-27-00240, 208-27-00312
سر موتور مسافرتی داخلی مطابق: 706-8J-01012، 706-8J-01030، 706-8J-01411، 706-8J-01421
- مدل های بیل مکانیکی سنگین سازگار (کلاس 30 تا 45 تن، نسخه استاندارد و E0)
کوماتسو PC300-7
کوماتسو PC400-7، PC400LC-7، PC400-7EO، PC400LC-7EO
کوماتسو PC450-7، PC450LC-7، PC450-7EO، PC450LC-7EO
همچنین برای تعویض متقابل PC400-8، PC400LC-8، PC450-8، PC450LC-8 مناسب است.
- گزینه های کیفیت موجود:
✅ اصل اورجینال فابریک نو
✅ کاملا حرفه ای بازسازی شده (همه اجزای سایش تعویض شده + نیمکت کالیبره شده)
✅ با دقت بالا و فوق العاده جدید
- سیاست گارانتی: 12 ماه برای واحدهای اصلی و بازسازی شده. 6 تا 12 ماه برای مجموعه های پس از فروش
- وزن خالص تقریبی: 1750 کیلوگرم
- وضعیت سهام: در انبار، ظرف 3 تا 7 روز کاری پس از تایید سفارش ارسال می شود
2. ویژگی های کلیدی
- ساختار دقیق OEM منطبق با سیستم هیدرولیک اصلی کوماتسو، کاملاً با دستگاههای استاندارد Dash-7 و نسخه انتشار E0 EU سازگار است.
- شیر تعویض دو سرعته داخلی: حالت پرسرعت برای جابجایی سایت، حالت گشتاور کم سرعت برای بالا رفتن از شیب، زمین گل آلود و حفاری معدن سنگین
- ترمز دستی چند دیسکی هیدرولیک فنری یکپارچه + سوپاپ تعادل تعبیه شده، از لغزش مسیر در شیب ها جلوگیری می کند و شوک هیدرولیکی را در هنگام سوئیچینگ رو به جلو/عقب از بین می برد.
- ساختار چرخ دنده کاهش سیاره ای دوگانه، گشتاور زیاد، مقاومت در برابر اضافه بار قوی و عملکرد پایدار را در شرایط کاری سخت معدنی با چرخه طولانی و خاکی فله تولید می کند.
- جایگزینی مستقیم پیچ و مهره با چیدمان سوراخ نصب یکسان، موقعیت درگاه روغن و رابط اسپلاین چرخ دنده. بدون نیاز به برش، جوش یا اصلاح ماشینکاری در طول تعمیر میدانی
- چرخ دنده های سیاره ای فولاد آلیاژی آهنگری با عملیات حرارتی خاموش کننده و معتدل برای مقاومت در برابر سایش عالی. محفظه چدن ضخیم مجهز به مجموعه آب بندی شناور سنگین برای جلوگیری از ورود گل، آب و گرد و غبار
- هر مجموعه تمام شده تحت آزمایش فشار کامل، بازرسی نشت داخلی، بررسی عملکرد ترمز، تست تعویض دو سرعته و تأیید استقامت در حال اجرا قبل از حمل و نقل قرار می گیرد. دارای گواهینامه ISO9001 و CE
3. مشخصات فنی
- نوع مونتاژ: درایو نهایی کامل (موتور مسافرتی + واحد یکپارچه کاهنده سیاره ای دو مرحله ای)
- نوع موتور: موتور مسافرتی پیستون محوری با جابجایی متغیر
- حداکثر فشار تخلیه سیستم: 37.3 مگاپاسکال (373 بار)
- حالت سفر: سفر دو سرعته بالا/پایین قابل تعویض
- ساختار ترمز: ترمز دستی استاتیک با فنر، آزادسازی هیدرولیک
- فرم کاهش: کاهش دنده سیاره ای دو مرحله ای
- تمایز جانبی: 208-27-00241 سمت چپ، 208-27-00242 سمت راست (چپ-راست قابل تعویض نیست)
- رابط خروجی: اسپلاین استاندارد OEM مطابق با هاب چرخ دنده
4. سازگاری و فهرست مرجع متقابل
مدل های بیل مکانیکی دایرکت فیت
PC300-7، PC400-7، PC400LC-7، PC400-7EO، PC400LC-7EO، PC450-7، PC450LC-7، PC450-7EO، PC450LC-7EO
PN فول درایو نهایی قابل تعویض
208-27-00241, 208-27-00242, 208-27-00240, 208-27-00312
پی.ن سر موتور مسافرتی داخلی مطابق
706-8J-01012، 706-8J-01030، 706-8J-01411، 706-8J-01421
مدل های سازگار توسعه یافته
PC400-8، PC400LC-8، PC450-8، PC450LC-8
5. مزایای رقابتی BELPARTS
- بیش از 13 سال متخصص در درایوهای نهایی و موتورهای مسافرتی برای بیل های معدنی سنگین 30 تا 50 تنی کوماتسو
- سه درجه کیفیت موجود برای برآورده کردن بودجه مختلف و الزامات سخت سایت ساخت و ساز
- سیستم بازرسی QC ورودی و خروجی دقیق برای تضمین عمر طولانی مدت پایدار
- موجودی کافی ذخیره شده در انبار گوانگژو، راه حل های حمل و نقل جهانی حمل و نقل دریایی انعطاف پذیر و حمل و نقل هوایی
- تیم مهندسی حرفه ای راهنمایی نصب در محل، عیب یابی عیب و پشتیبانی فنی طولانی مدت پس از فروش را ارائه می دهد.
- مونتاژ یک تکه کامل برای جایگزینی مستقیم، به طور موثری زمان خرابی دستگاه و چرخه تعمیر و نگهداری را کوتاه می کند
6. سوالات متداول
Q1: آیا می توان 208-27-00241 و 208-27-00242 را به صورت متقاطع از چپ و راست نصب کرد؟
A: شماره 208-27-00241 درایو نهایی سمت چپ اختصاص داده شده است، 208-27-00242 درایو نهایی سمت راست اختصاص داده شده است. طرح مدار روغن داخلی متفاوت است، نصب متقاطع باعث سرعت حرکت غیرعادی، کشش ضعیف یا شکست حرکت می شود.
Q2: آیا می توانم فقط سر موتور را به جای کل درایو نهایی جایگزین کنم؟
ج: بله. اگر گیربکس کاهش سیاره ای بدون آسیب دنده یا نشتی روغن دست نخورده باقی بماند، می توانید فقط سر موتور معیوب (شماره قطعه سری 706-8J) را تعویض کنید تا هزینه های تعمیر و نگهداری بسیار کاهش یابد.
Q3: تفاوت بین درایو نهایی Rebuilt و Genuine New چیست؟
A: درایو نهایی بازسازی شده جایگزین تمام قطعات داخلی مصرفی فرسوده (پیستون، صفحه سوپاپ، چرخ دنده های سیاره ای، صفحات اصطکاک، مهر و موم روغن)، کاملاً روی نیمکت با استاندارد عملکرد OEM با مزایای هزینه آزمایش شده است. Genuine New یک مجموعه کاملاً جدید کارخانه اصلی است که کاملاً با نقشه و مشخصات کارخانه کوماتسو مطابقت دارد.
Q4: زمان تحویل شما چقدر است؟
پاسخ: کالاها در انبار آماده هستند، در عرض 3 تا 7 روز کاری پس از تأیید سفارش ارسال می شوند، گزینه های حمل و نقل دریایی و هوایی در سراسر جهان در دسترس هستند.
