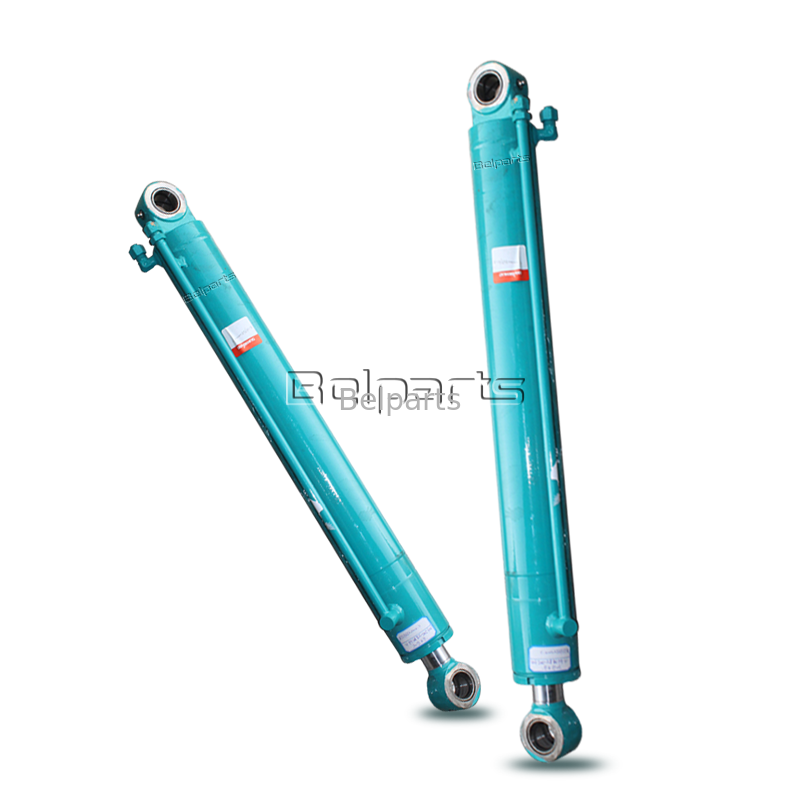

سیلندر هیدرولیک کماتسو PC75UU-2 Dipper Arm | شماره قطعه 21W-63-02141 | تعویض افترمارکت ممتاز
1. بررسی اجمالی محصول
این سیلندر هیدرولیک بازویی (چوبی) بهصورت سفارشی جایگزین پسبازار است که به طور انحصاری با مینی بیل مکانیکی جمعوجور دم صفر کوماتسو PC75UU-2 مطابقت دارد و به عنوان واحد قدرت هسته ای عمل میکند که کشش و جمع شدن بازوی کار را کنترل میکند. این نیروی شلوغی دقیق را برای ترانشه برداری، پر کردن، بازسازی باغ و کارهای حفاری در محوطه باریک داخلی ارائه می کند، که به طور گسترده توسط حیاط های اجاره، کارگاه های تعمیر کوچک و پیمانکاران محوطه سازی با تمرکز بر بیل مکانیکی جمع و جور ۷ تنی پذیرفته شده است.
هر سیلندر کاملاً بر خلاف نقشههای اصلی مهندسی کوماتسو، با فواصل مرکز پین یکسان، ضخامت لوله نصب و موقعیتیابی درگاه هیدرولیک ساخته میشود. برای صرفه جویی قابل توجهی در زمان کار تعمیر و نگهداری، در طول تعویض مزرعه، نیازی به اصلاح، برش یا جوشکاری نیست.
برگه اطلاعات اولیه محصول
| مورد |
اطلاعات تفصیلی |
| نام رسمی |
بازوی دیپر / استیک سیلندر هیدرولیک |
| واحد سازگار |
مینی بیل مکانیکی کوماتسو PC75UU-2 Zero Swing |
| شماره قطعه مرجع OEM |
21W-63-02141 |
| درجه محصول |
جزء هیدرولیک فوق العاده جدید کاملاً سنگین |
| گارانتی کیفیت |
پوشش 12 ماهه کلیه عیوب پردازش کارخانه |
| حداقل تعداد سفارش |
1 واحد، موجودی داخلی کافی برای ارسال فوری |
| گواهی تولید |
ISO9001 کنترل کیفیت کامل فرآیند؛ 100٪ تست فشار و چرخه قبل از حمل و نقل |
2. مشخصات مهندسی هسته
| # |
قسمت شماره |
توضیحات |
تعداد |
| G-1 |
(21W-63-X2141) |
گروه سیلندر، بازو |
1 |
| ---- |
---- |
===================== |
|
| 1 |
21W-63-02141 |
سیلندر ASS'Y، بازو |
1 |
| 1 |
21W-63-66541 |
سیلندر |
1 |
| 2 |
707-76-65260 |
بوش |
2 |
| 3 |
07145-00065 |
مهر، گرد و غبار؟ میله پیستون |
2 |
| 4 |
21W-63-66521 |
میله، پیستون |
1 |
| 5 |
07144-10606 |
بوش |
1 |
| 6 |
07145-00060 |
SEAL، (Y1620-41A0A-14) |
2 |
| 7 |
07020-00900 |
چسباندن، گریس (سیلندر فرمان) |
1 |
| 8 |
707-29-11410 |
سر، سیلندر |
1 |
| 9 |
144-63-92170 |
SEAL، (Y1620-01A1-7) |
1 |
| 10 |
07179-12079 |
حلقه، اسنپ |
1 |
| 11 |
707-52-10660 |
بوش |
1 |
| 12 |
707-51-65211 |
بسته بندی، (Y1620-01A1-6) |
1 |
| 13 |
07000-02110 |
O-RING - روکش صافی |
1 |
| 14 |
07146-02106 |
حلقه، پشتیبان (کیت) |
3 |
| 15 |
07000-12105 |
O-RING، نصب پمپ فرمان |
2 |
| 16 |
707-71-50700 |
پیستون |
1 |
| 17 |
707-36-11050 |
پیستون |
1 |
| 18 |
707-44-11180 |
رینگ، پیستون (D60PL) |
1 |
| 19 |
07156-01112 |
حلقه، لباس (برای WA120-1A?1P) |
1 |
| 20 |
707-40-11350 |
بشقاب |
1 |
| 21 |
07165-14547 |
آجیل، نایلون |
1 |
| 22 |
21W-63-66581 |
لوله |
1 |
| 23 |
21W-63-66571 |
لوله |
1 |
| 24 |
01010-51020 |
پیچ، (برای تعویض سریع) (MITSUBISHI) |
2 |
| 25 |
01643-31032 |
واشر (با فرمان اضطراری خودکار) |
2 |
|
---- |
===================== |
|
| پارامتر فنی |
ارزش استاندارد |
| سوراخ داخلی لوله سیلندر |
90 میلی متر |
| قطر میله پیستون کروم هارد |
60 میلی متر |
| سکته مغزی موثر در کار |
1010 میلی متر |
| فشار عملیاتی سیستم |
31.4 مگاپاسکال |
| فشار تست اثبات هیدرولیک کارخانه |
47.1 مگاپاسکال (1.5 برابر بار نامی برای بازرسی نشتی) |
| مواد اولیه لوله |
فولاد آلیاژی بدون درز با استحکام بالا با دیواره داخلی فوق العاده دقیق |
| درمان میله پیستون |
پایه 40CrMo کوئنچ و تمپر شده، روکش کروم سخت به ضخامت 28-32μm، سختی سطح HRC68-72 |
| مطابق با کیت مهر مستقل PN |
21W-63-02141K |
| محدوده دمای عملیاتی مجاز |
-25℃ ~ +85℃ |
| طراحی سازه منحصر به فرد |
گیره های نصب یکپارچه فشرده با بوش های مسی خود روان کننده. ساختار میکرو بافر داخلی برای مهار ضربه های مکرر ضربه کوتاه در مناطق ساخت و ساز محدود |
نقاط قوت محصول برجسته
-
تطبیق هندسی OEM 1:1 برای طراحی دم صفر PC75UU-2
تمام ابعاد اتصال به طور کامل سیلندر اصلی 21W-63-02141 را تکرار می کند و کاملاً با طرح قاب نوسان باریک PC75UU-2 مطابقت دارد. به طور یکپارچه با اتصالات بازوی کارخانه و لوله های هیدرولیک اصلی بدون مونتاژ نیرو هماهنگ می شود و از آسیب زودهنگام آب بندی ناشی از ناهماهنگی جلوگیری می کند.
-
ساختار تقویت شده فشرده برای حفاری مکرر در فواصل کوتاه بهینه شده است
صفحات نازک اما ضخیم سفارشی شده متناسب با فضای نصب محدود دستگاه مینی است. بشکه تقویت شده در برابر برخوردهای مکرر نور با پایه های دیوار، ریشه درختان و لبه های بتنی در حین کار محوطه سازی شهری مقاومت می کند و خطر تغییر شکل غیرعادی سیلندرهای کوچک بیل مکانیکی را کاهش می دهد.
-
تست کارخانه دو مرحله ای خطرات نشتی پنهان را حذف می کند
هر سیلندر تمام شده تحت دو دور بازرسی دقیق قرار می گیرد: تست چرخه خستگی رفت و برگشتی تمام سکته برای تأیید پایداری ساختار، به علاوه تست خیساندن هوای فشار بالا برای بررسی نشت روغن داخلی و خارجی. واحدهای معیوب قبل از بسته بندی غربالگری می شوند تا از خرابی ناگهانی سایت جلوگیری شود.
-
جایگزین مقرون به صرفه برای قطعات OEM اصلی برای صاحبان ناوگان کوچک
این سیلندرهای هیدرولیک کوماتسو با قیمتی بسیار رقابتی تر، استحکام، عملکرد روان و چرخه سرویس را به دست می آورد و هزینه های تکرارشونده قطعات یدکی را برای شرکت های اجاره مینی بیل مکانیکی و تعمیرگاه های مستقل متخصص در ماشین های فشرده صفر تاب کاهش می دهد.
-
راه حل های لجستیک جهانی متنوع برای تحویل سریع
کالاهای آماده را می توان در مدت 3 روز کاری پس از تایید پرداخت ارسال کرد. Air Express برای تعمیرات اضطراری خرابی در محل در دسترس است. حمل و نقل دریایی فله حمل و نقل عمده فروشی مقرون به صرفه را برای فروشندگان ماشین آلات ساختمانی ارائه می دهد که به بازارهای ساخت و ساز مسکونی آفریقا، آسیای جنوب شرقی و خاورمیانه خدمت می کنند.
پس زمینه سازنده
کارخانه تولید ما در توسعه و ساخت سیلندرهای هیدرولیک برای مینی بیل های کوچک دم صفر سری کوماتسو UU برای بیش از یک دهه تخصص دارد، از جمله مدل پرکاربرد PC75UU-2. ما دارای خطوط تولید کاملی هستیم که آهنگری سنگین، سنگزنی داخلی دقیق، عملیات حرارتی و آبکاری کروم را پوشش میدهند، با آزمایشگاههای مستقل برای شبیهسازی شرایط بار ساخت و ساز واقعی برای بهینهسازی محصول. محدوده سیلندرهای هیدرولیک پس از فروش ما در تمام طول سال به ده ها کشور صادر می شود و بازخورد مثبت ثابتی را از توزیع کنندگان قطعات یدکی ماشین آلات فشرده جهانی برای کیفیت پایدار و سازگاری دقیق مدل کسب می کند.
سوالات متداول مشتریان
Q1: آیا این سیلندر چوبی می تواند برای مینی بیل مکانیکی PC75UU-1 یا PC78UU-2 مناسب باشد؟
پاسخ: خیر. مینی بیل مکانیکی دم صفر نسل های مختلف از شماره قطعات منحصر به فرد و هندسه نصب منحصر به فرد استفاده می کنند که نمی توان آنها را به صورت متقاطع نصب کرد. لطفاً قبل از ثبت سفارش، کد مدل کامل دستگاه خود را دوباره بررسی کنید.
Q2: آیا بسته سیلندر شامل کیت تعمیر مهر و موم مطابق است؟
A: بسته استاندارد فقط شامل مجموعه کامل سیلندر بازو است. کیت مهر و موم اختصاصی 21W-63-02141K نیاز به خرید جداگانه دارد و در صورت سفارش با هم میتوانیم قیمت بستهای با تخفیف ارائه کنیم.
Q3: چگونه از سیلندر در طول حمل و نقل دریایی طولانی محافظت می کنید؟
A: روغن هیدرولیک ضد زنگ برای محافظت در برابر خوردگی داخلی به هر دو محفظه سیلندر تزریق می شود. گریس ضد زنگ به طور یکنواخت در سراسر سطح میله پیستون پوشش داده شده است. کل واحد با فیلم پلی اتیلن ضد آب ضخیم چند لایه پیچیده شده و در داخل جعبه های صادراتی تخته سه لا ضخیم تقویت شده قرار می گیرد تا از خراش ها، تغییر شکل ضربه و فرسایش رطوبت در طول حمل و نقل اقیانوس جلوگیری کند.
Q4: آیا در صورت خرید مجموعه کامل سیلندرهای بوم، بازو و سطل برای PC75UU-2، تخفیف های حجم اعمال می شود؟
ج: بله. ما برای سفارشات کامل مجموعه سیلندر بازوی کار قیمت عمده ای را ارائه می دهیم. خدمات حمل و نقل دریایی تمام کانتینر تلفیقی نیز برای کاهش هزینههای لجستیک بینالمللی کلی برای سفارشهای بزرگ پشتیبانی میشود.
Q5: اگر نشت روغن در پنجره گارانتی 12 ماهه رخ دهد، چه پشتیبانی می توانم دریافت کنم؟
پاسخ: لطفاً عکس های واضحی از موقعیت نشتی و شماره سریال بیل مکانیکی خود را برای تأیید ارائه دهید. ما لوازم جانبی آب بندی جایگزین و راهنمای گام به گام تعمیر و نگهداری از راه دور را به سرعت برای حل مشکل ارائه خواهیم کرد.
