جعبه دنده مسافرتی GM09VN برای بیل مکانیکی KOMATSU PC78MR-6 PC78US-6 PC78UU-6
جعبه گیربکس مسافرتی PC70US
,گیربکس مسافرتی کوماتسو
,PC78US-6 گیربکس مسافرتی

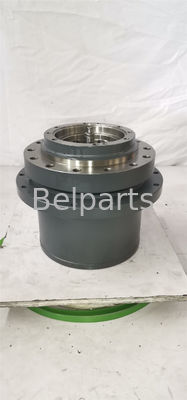

گیربکس کاهنده حرکت کوموتسو PC78US-6 PC78MR-6 PC78UU-6 | GM09VN 21W-60-41201 (21W-60-41202)
گیربکس سیارهای سنگین کلاس تولید 7.0-8.5 تن میدی اکسکاواتور (فقط گیربکس کاهنده حرکت).مجموعه گیربکس کاهنده حرکت سیارهای جدید و ماشینکاری شده پس از فروش که به طور خاص برای بیل مکانیکی خزنده دم کوتاه و استاندارد سری کوموتسو PC78 Dash-6 مهندسی شده است. جایگزین مکانیکی مستقیم برای شماره قطعات مونتاژ OEM کوموتسو21W-60-41201، 21W-60-41202 و معماری گیربکس Nabtesco GM09VN (سری S/N 4001-UP)، با الگوی پیچ 14-M16 قاب شنی / 14-M14 چرخ دنده محرک / 6-M12 پایه موتور تأیید شده.
1. مشخصات فنی عملیاتی
(تأیید شده از طریق کاتالوگ قطعات کوموتسو Dash-6 EPC و استانداردهای گیربکس میدی خزنده)
| پارامتر مهندسی | معیار فنی تأیید شده |
|---|---|
| شماره قطعات OEM گیربکس کوموتسو | 21W-60-41201، 21W-60-41202 (مراجع کامل مجموعه محرک) |
| کد مدل کاهنده هیدرولیک | GM09VN (پلتفرم درایو نهایی Nabtesco) |
| پیکربندی واحد | گیربکس کاهنده حرکت (فقط کاهنده سیارهای مکانیکی، بدون موتور) |
| مدلهای ماشین سازگار | Komatsu PC78US-6, Komatsu PC78MR-6, Komatsu PC78UU-6 |
| کلاس وزنی بیل مکانیکی | سری بیل مکانیکی خزنده میدی / دم کوتاه 7.0 - 8.5 تن |
| محدوده شماره سریال قابل اجرا | S/N 4001 - UP |
| وزن کل واحد مونتاژ | 145.00 کیلوگرم |
| ارتفاع کل مونتاژ (پله کل) | ارتفاع کلی 248.3 میلی متر (بدنه 147.3 میلی متر / پله پایلوت قاب 81.0 میلی متر) |
| قطرهای پوسته | فلنج کلی Ø300 میلی متر / پایلوت Ø265 میلی متر / پایلوت قاب Ø250 میلی متر / فلنج Ø210 میلی متر |
| معماری کاهنده | گیربکس کاهنده سیارهای سنگین دو مرحلهای با مهر و موم مکانیکی دو مخروطی |
| استاندارد کیفیت و وضعیت | 100% استاندارد جدید با کیفیت پس از فروش (دارای گواهینامه ISO 9001 / 2006/42/EC) |
| پوشش گارانتی | گارانتی 12 ماهه سنگین |
2. تناسب زیربندی و پیکربندی پیچ نصب
(تأیید نصب فیزیکی مستقیم مطابق با نقشههای مهندسی کوموتسو PC78 / PC78US-6)
| رابط نصب | تعداد پیچ و مشخصات رزوه | محل قرارگیری سازهای / عملکرد |
|---|---|---|
| سوراخهای نصب قاب شنی | 14 × M16 | فلنج نصب قاب زیربندی سنگین (پایلوت Ø250 میلی متر) |
| سوراخهای چرخ دنده محرک | 14 × M14 | الگوی اتصال چرخ دنده محرک خزنده (فلنج Ø265 میلی متر / Ø300 میلی متر) |
| سوراخهای پایه موتور | 6 × M12 | رابط موتور مسافرتی پیستونی محوری هیدرولیک |
| پینهای داخلی سازهای (موقعیت #16 / #29) | 28 × پینهای تراز دقیق (TZ500D1017-00)، 2 × پینهای اتصالی (TZJ1354-8-22) | اتصال داخلی پر گشتاور و اسپیندل |
| سیستم آببندی مکانیکی (موقعیت #11) | گروه مهر و موم شناور دو مخروطی سنگین (TZES20423232-B / TZES100-204-B) | حذف کامل دوغاب ساینده، گل و آب |
| پورتهای روغن روان کننده | دوشاخههای لولهای رزوه دار (TZ410D1033-01 / TZ810B2021-00) با اورینگ | پورتهای پر کردن، سطح و تخلیه (حدود 1.8-2.5 لیتر روغن گیربکس) |
3. نمای انفجاری و تجزیه و تحلیل قطعات داخلی
(لیست کامل مواد برای گیربکس کاهنده حرکت کوموتسو / Nabtesco GM09VN 21W-60-41201 / S/N 4001-UP)
| موقعیت # | شماره قطعه | نام قطعه و توضیحات فنی | تعداد | قابلیت اعمال شماره سریال |
|---|---|---|---|---|
| — | TZ507D1107-00 | کیت چرخ دنده ساده (مجموعه چرخ دنده ساده سیارهای) | 1 | S/N 4001-UP |
| — | TZES20423232-B | مجموعه مهر و موم شناور (گروه مهر و موم مکانیکی دو مخروطی) | 1 | S/N 4001-UP |
| 11 | TZES100-204-B | مهر و موم، شناور (کیت) (حلقههای مهر و موم صورت دو مخروطی مکانیکی) | 2 | S/N 4001-UP |
| 12 | TZ507D1001-00 | هاب، موتور (پوسته هاب خروجی چرخ دنده) | 1 | S/N 4001-UP |
| 13 | TZ507D1006-00 | چرخ دنده (چرخ دنده حلقوی داخلی سنگین) | 1 | S/N 4001-UP |
| 14 | TZ500D1008-00 | پوشش (صفحه انتهایی کاهنده خارجی) | 1 | S/N 4001-UP |
| 15 | TZ500D1015-00 | شفت (شفت چرخ دنده خورشیدی ورودی مرکزی) | 1 | S/N 4001-UP |
| 16 | TZ500D1017-00 | پین (پین تراز کننده سیارهای) | 28 | S/N 4001-UP |
| 17 | TZ810B1018-00 | حلقه (حلقه نگهدارنده داخلی) | 1 | S/N 4001-UP |
| 20 | TZJB2804-S19 | حلقه، قفل شونده (حلقه نگهدارنده شفت) | 1 | S/N 4001-UP |
| 21 | 04064-02512 | حلقه، قفل شونده (حلقه قفل کننده پین سیارهای) | 6 | S/N 4001-UP |
| 22 | 07000-11008 | اورینگ (کیت) (اورینگ آببندی فلنج هیدرولیک) | 2 | S/N 4001-UP |
| 23 | 07000-15230 | اورینگ (کیت) (اورینگ آببندی پوسته اسپیندل) | 1 | S/N 4001-UP |
| 24 | TZJW1516-G35-7 | اورینگ (کیت) (اورینگ آببندی درپوش انتهایی) | 1 | S/N 4001-UP |
| 25 | TZ410D1033-01 | دوشاخه (دوشاخه لولهای رزوه دار پر کردن، سطح و تخلیه) | 1 | S/N 4001-UP |
| 26 | TZ810B2021-00 | دوشاخه (دوشاخه لولهای بازرسی سرویس) | 2 | S/N 4001-UP |
| 27 | 07000-12014 | اورینگ (کیت) (اورینگ دوشاخه سرویس) | 3 | S/N 4001-UP |
| 28 | 04260-00952 | توپ (توپ تراز داخلی فولادی) | 1 | S/N 4001-UP |
| 29 | TZJ1354-8-22 | پین (پین تراز کننده اتصالی) | 2 | S/N 4001-UP |
| K | TZ505D9000-00 | کیت آببندی (کیت کامل بازسازی آببندی درایو نهایی) | 1 | S/N 4001-UP |
