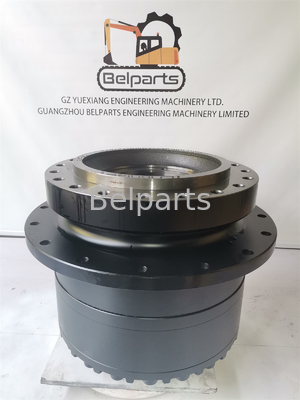

گیربکس کاهنده دنده مسافرتی 2276189 227-6189 برای بیل مکانیکی 328D 330C 330D L LCR کاهنده دنده
E330C E330D E328D گیربکس کاهش سرعت
,227-6189 گیربکس کاهش حرکت
,گیربکس کاهش حرکت حفاری Belparts
گیربکس نهایی CAT 328D 330C 330D L LCR | 227-6189 (2276189)
گیربکس کاهنده سیارهای سه مرحلهای کلاس تولیدی سنگین 30-35 تن (بدون موتور).مجموعه گروه درایو کاهنده سیارهای جدید پس از فروش، ماشینکاری شده با دقت، که به طور خاص برای بیل مکانیکی خزنده سنگین کلاس 30 تنی CAT مهندسی شده است. جایگزین مستقیم برای شماره قطعات OEM اصلی CAT227-6189 و 2276189 (گروه درایو-نهایی؛ بدون موتور)، طراحی شده برای اتصال مستقیم به موتور مسافرتی هیدرولیک اصلی شما.
1. مشخصات فنی عملیاتی
(مجوز تأیید شده از طریق کاتالوگ قطعات EPC CATSIS و معیارهای مهندسی درایو خزنده سنگین)
| پارامتر مهندسی | معیار فنی تأیید شده |
|---|---|
| شماره قطعه OEM CAT | 227-6189 (جایگزین: 2276189) |
| شرح واحد | گروه درایو-نهایی (بدون موتور) |
| بیل مکانیکی CAT سازگار | 328D, 328D LCR, 330C, 330C L, 330C LN, 330D, 330D L, 330D LN, 330D LCR |
| کلاس وزنی بیل مکانیکی | سری بیل مکانیکی تولید سنگین 30.0 – 36.0 تن |
| معماری کاهنده | گیربکس کاهنده سیارهای سنگین 3 مرحلهای با آببندی دو مخروطی |
| وزن ناخالص حمل و نقل | 480.00 کیلوگرم |
| ابعاد جعبه بیرونی | 66 * 66 * 64 سانتی متر (جعبه صادراتی تقویت شده سنگین) |
| استاندارد وضعیت و کیفیت | استاندارد کاملاً نو پس از فروش |
| حفاظت گارانتی | گارانتی 12 ماهه سنگین |
2. معماری نصب و مونتاژ زیربندی
(تأیید مکانیکی مستقیم برای هابهای زیربندی سنگین CAT330C/330D)
| جزء سیستم | شماره قطعه و نقش مهندسی |
|---|---|
| محفظه خروجی اصلی (موقعیت #29) | 2276191 (حلقه چرخ دنده خارجی از فولاد ریختهگری سنگین) |
| محفظه آداپتور فلنج موتور (موقعیت #28) | 2276190 (آداپتور رابط نصب موتور دقیق) |
| بلبرینگهای غلتکی مخروطی اسپیندل اصلی (موقعیت #40) | 2790344 (جفت بلبرینگ غلتکی مخروطی بار بالا سنگین، 2 عدد) |
| گروه آببندی مکانیکی دو مخروطی (موقعیت #27) | 2134737 (گروه آببندی صورت گل و لای ساینده با حلقههای 2059114 توریک) |
| مکانیزم کوپلینگ چرخ دنده (موقعیت #30 / #46) | 2276192 (کوپلینگ چرخ دنده داخلی 66 دندانه) و 1912645 (اسپلاین کوپلینگ) |
| روغن دنده پیشنهادی | روغن دنده سنگین Cat FDAO / SAE 80W-90, 85W-140 GL-5 (حدود 6.0–8.0 لیتر) |
3. نمای انفجاری و تجزیه کامل 55 قلم قطعه
(لیست کامل مواد برای گروه کاهنده نهایی CAT 227-6189 / 2276189)
| موقعیت # | شماره قطعه | نام قطعه و شرح فنی | تعداد |
|---|---|---|---|
| همه | 2276189 |
گروه درایو-نهایی؛ (بدون موتور) (گیربکس کاهنده کامل) | 1 |
| 1 | 3E2338 |
دوشاخه-لوله (دوشاخه لوله تخلیه و بازرسی سطح) | 2 |
| 2 | 7Y0639 |
چرخ دنده؛ (خورشیدی) (چرخ دنده پینیون خورشیدی 21 دندانه) | 1 |
| 3 | 7Y0642 |
چرخ دنده؛ (حلقهای) (چرخ دنده حلقهای داخلی 63 دندانه) | 1 |
| 4 | 7Y0643 |
حامل (حامل چرخ دنده سیارهای سنگین) | 1 |
| 5 | 7Y0645 |
حامل (حامل چرخ دنده سیارهای میانی) | 1 |
| 6 | 7Y0659 |
چرخ دنده؛ (سیارهای) (چرخ دنده سیارهای 22 دندانه) | 3 |
| 7 | 7Y0661 |
محور؛ (سیارهای) (پین محور چرخ دنده سیارهای سخت شده) | 3 |
| 8 | 7Y0662 |
محور؛ (سیارهای) (پین محور چرخ دنده سیارهای) | 4 |
| 9 | 7Y0663 |
چرخ دنده؛ (سیارهای) (چرخ دنده سیارهای 20 دندانه) | 4 |
| 10 | 7Y0667 |
حلقه؛ (نگهدارنده) (حلقه نگهدارنده فنری) | 1 |
| 11 | 7Y0673 |
چرخ دنده؛ (حلقهای) (چرخ دنده حلقهای 73 دندانه) | 1 |
| 12 | 7Y0676 |
چرخ دنده؛ (سیارهای) (چرخ دنده سیارهای 24 دندانه) | 3 |
| 13 | 7Y0731 |
حامل AS (مجموعه حامل سیارهای) | 1 |
| — | 7Y0656 |
محور؛ (سیارهای) (پین محور سیارهای) | 3 |
| 14 | 7Y1056 |
شیم (شیم پیشبار با ضخامت 0.80 میلیمتر) | 1 |
| 15 | 7Y1057 |
شیم (شیم پیشبار با ضخامت 1.00 میلیمتر) | 1 |
| 16 | 7Y1094 |
واشر (واشر محوری 66 * 102 * 1.0 میلیمتر) | 14 |
| 17 | 7Y5235 |
پیچ (پیچ سازهای با استحکام بالا M24 * 3 * 190 میلیمتر) | 20 |
| 18 | 0940577 |
صفحه (صفحه فاصلهگذار با ضخامت 7.0 میلیمتر) | 1 |
| 19 | 0940578 |
صفحه (صفحه فاصلهگذار با ضخامت 8.0 میلیمتر) | 1 |
| 20 | 0940579 |
صفحه (صفحه فاصلهگذار با ضخامت 9.0 میلیمتر) | 1 |
| 21 | 0940580 |
صفحه (صفحه فاصلهگذار با ضخامت 10.0 میلیمتر) | 1 |
| 22 | 1107231 |
چرخ دنده؛ (خورشیدی) (چرخ دنده خورشیدی 18 دندانه) | 1 |
| 23 | 1141541 |
پین؛ (اتصال دهنده) (پین اتصال دهنده دقیق) | 6 |
| 24 | 1912521 |
چرخ دنده؛ (خورشیدی) (چرخ دنده خورشیدی ورودی 23 دندانه) | 1 |
| 25 | 1994582 |
بلبرینگ AS (مجموعه بلبرینگ سوزنی سیارهای) | 3 |
| 26 | 1994583 |
بلبرینگ AS (مجموعه بلبرینگ سوزنی سیارهای سنگین) | 11 |
| 27 | 2134737 |
گروه آببندی-دو مخروطی (گروه آببندی مکانیکی دو مخروطی) | 1 |
| — | 2059114 |
حلقه؛ (توریک) (حلقه آببندی الاستومری توریک) | 2 |
| 28 | 2276190 |
محفظه-موتور (محفظه اتصال آداپتور موتور) | 1 |
| 29 | 2276191 |
محفظه (محفظه هاب اسپیندل سیارهای) | 1 |
| 30 | 2276192 |
چرخ دنده-کوپلینگ (کوپلینگ درایو داخلی 66 دندانه) | 1 |
| 31 | 2676809 |
شیم (شیم پیشبار با ضخامت 0.75 میلیمتر) | 1 |
| 32 | 2676810 |
شیم (شیم پیشبار با ضخامت 0.85 میلیمتر) | 1 |
| 33 | 2676811 |
شیم (شیم پیشبار با ضخامت 0.90 میلیمتر) | 1 |
| 34 | 2676812 |
شیم (شیم پیشبار با ضخامت 1.20 میلیمتر) | 1 |
| 35 | 2676813 |
شیم (شیم پیشبار با ضخامت 1.40 میلیمتر) | 1 |
| 36 | 2676814 |
شیم (شیم پیشبار با ضخامت 1.80 میلیمتر) | 1 |
| 37 | 2676815 |
شیم (شیم پیشبار با ضخامت 2.00 میلیمتر) | 1 |
| 38 | 2676816 |
شیم (شیم پیشبار با ضخامت 2.30 میلیمتر) | 1 |
| 39 | 2676817 |
شیم (شیم پیشبار با ضخامت 2.30 میلیمتر) | 1 |
| 40 | 2790344 |
بلبرینگ AS-غلتکی مخروطی (بلبرینگ غلتکی مخروطی اسپیندل) | 2 |
| 41 | 0931731 |
حلقه - نگهدارنده (گیره نگهدارنده محور) | 1 |
| 42 | 0940584 |
واشر (واشر محوری 40.3 * 72 * 1.0 میلیمتر) | 6 |
| 43 | 0950891 |
پین - فنری (پین فنری شیاردار سنگین) | 7 |
| 44 | 0963216 |
پیچ تنظیم-سوکت (پیچ تنظیم قفل شونده M12 * 1.75 * 12 میلیمتر) | 2 |
| 45 | 1912521 |
پوشش (صفحه پوشش گیربکس خارجی سنگین) | 1 |
| 46 | 1912645 |
کوپلینگ (کوپلینگ اسپلاین محور ورودی) | 1 |
| 47 | 2P3628 |
آببند-اورینگ (اورینگ فشار بالا، قطر داخلی = 412.34 میلیمتر) | 1 |
| 48 | 6V8133 |
پیچ (پیچ فلنجی با استحکام بالا M24 * 3.0 * 80 میلیمتر) | 10 |
| 49 | 6V8237 |
واشر ساده - سخت شده (واشر تخت سازهای سخت شده) | 10 |
| 50 | 7M8485 |
آببند، آداپتور، موتور (آببند آداپتور موتور، بخشی از کیت 5R1429) | 2 |
| 51 | 7Y0595 |
فاصلهگذار (فاصلهگذار سخت شده 58 * 79.6 * 6.0 میلیمتر) | 2 |
| 52 | 7Y0644 |
فاصلهگذار (فاصلهگذار حامل 163 * 190 * 8.0 میلیمتر) | 1 |
| 53 | 8T4167 |
واشر سخت (واشر سخت سازهای 26 * 44 * 4.0 میلیمتر) | 20 |
| 54 | 8T4240 |
حلقه - نگهدارنده (حلقه داخلی سنگین) | 3 |
| 55 | 9X6032 |
پیچ (سر سوکت شش ضلعی، M10 * 1.5 * 30 میلیمتر) | 12 |
4. رفع مشکل خرابی سیارهای و قفل شدن مسیر CAT330C / 330D
آیا صدای خرد شدن بلند در داخل هاب درایو نهایی، ذرات فلزی عظیم در روغن دنده، یا قفل شدن مسیر خزنده در حین حرکت سنگین در معدن را تجربه میکنید؟ در بیل مکانیکیهای 30 تا 35 تنی CAT330C، 330D و 328D که در حفاری سنگ و تخریب شدید کار میکنند، گیربکس سیارهای 3 مرحلهای بارهای کششی عظیم را جذب میکند. با گذشت زمان، تخریب آببند شناور دو مخروطی مکانیکی (2134737) باعث نشت روغن دنده ضروری به بیرون و ورود دوغاب سیلیس ساینده به هاب میشود. بدون روانکاری، بلبرینگهای سوزنی سیارهای (1994583, 1994582) بیش از حد گرم شده و از بین میروند و باعث عدم همترازی چرخ دندههای سیارهای (7Y0659, 7Y0663, 7Y0676) و از بین رفتن چرخ دندههای حلقهای داخلی (7Y0642, 7Y0673) میشوند. هنگامی که موتور پیستونی هیدرولیک شما در وضعیت عملیاتی خوبی قرار دارد، تعویض تنها گیربکس کاهنده آسیبدیده با گروه درایو کاملاً نو 227-6189 ما بیش از 50% در هزینههای تعمیر صرفهجویی میکند، قفل شدن مسیر را از بین میبرد و قدرت حرکت خزنده سنگین را 100% بازیابی میکند.
5. سوالات متداول (فنی و تجاری)
برای مالکان ماشین و مکانیکهای ناوگان (بینش C-End)
س: آیا میتوانم موتور مسافرتی هیدرولیک اصلی CAT خود را مستقیماً به این گیربکس 227-6189 وصل کنم؟ ج: بله. این گروه کاهنده درایو نهایی مستقل مطابق با مشخصات دقیق کارخانه CAT با آداپتور محفظه موتور مطابق (2276190) و کوپلینگ درایو ورودی داخلی (1912645) ساخته شده است، که به شما امکان میدهد موتور مسافرتی فعال خود را از گیربکس آسیبدیده جدا کرده و مستقیماً به این واحد جایگزین وصل کنید.
س: چه نوع و حجمی از روغن دنده برای این درایو نهایی 30 تنی مورد نیاز است؟ ج: این گیربکس سنگین به تقریباً 6.0 تا 8.0 لیتر روغن دنده فشار قوی CATFDAO (روغن درایو نهایی و محور) یا SAE 80W-90 / 85W-140 GL-5 نیاز دارد. گیربکس را به صورت افقی قرار دهید و تا زمانی که روغن به سوراخ دوشاخه سطح افقی (3E2338) برسد، پر کنید.
برای نمایندگان تجهیزات و تأسیسات تعمیر (بینش B-End)
س: کدام مدلهای ماشین تحت پوشش شماره قطعه CAT 227-6189 قرار میگیرند؟ ج: شماره قطعه 227-6189 (2276189) گروه درایو نهایی سیارهای سنگین استاندارد شده در بیل مکانیکیهای خزنده CAT328D، 328D LCR، 330C، 330C L، 330D، 330D L و 330D LCR است. موجودی این "گروه درایو (بدون موتور)" مستقل به تأسیسات تعمیر و توزیعکنندگان قطعات امکان میدهد تا خرابیهای فاجعهبار مکانیکی گیربکس را در ماشینهای سنگین 30 تنی CAT با یک SKU واحد سرویسدهی کنند.
س: این درایو نهایی سنگین 480 کیلوگرمی چگونه برای صادرات بینالمللی بستهبندی میشود؟ ج: هر گیربکس 480 کیلوگرمی با روغن ضد زنگ سنگین پوشش داده شده، در یک کیسه رطوبتگیر صنعتی درجه یک VCI مهر و موم شده و به طور ایمن به یک جعبه چوبی صادراتی سفارشی تقویت شده 66 * 66 * 64 سانتیمتری مطابق با استاندارد ISPM-15 پیچ شده است که برای حمل و نقل کانتینر اقیانوس و حمل و نقل سنگین LTL با تخت بار مهندسی شده است.
