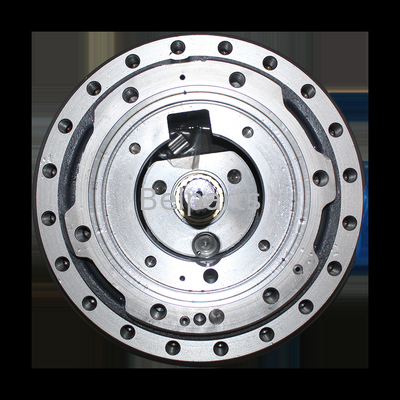

SA7117-38230 SA 7117-38230 SF6015 ورق توپ VOLVO EC290 EC330B EC360B EC290B EC330B EC290B EC360B قطعات گیربکس سفر حفاری
گیربکس سفر ولوو
,EC290B گیربکس مسافرتی
,14528258 گیربکس مسافرتی
بلبرینگ چرخ ولوو EC290 EC330B EC360B | SA7117-38230 (SF6015)
بلبرینگ توپی اصلی سنگین و پربار برای کاهندههای چرخ ولوو 29 تا 36 تن.بلبرینگ توپی زاویهدار جایگزین دقیق پس از فروش که به طور خاص برای گیربکسهای کاهنده چرخ بیل مکانیکی خزنده ولوو مهندسی شده است. جایگزین مستقیم برای شماره قطعات اصلی OEM ولووSA7117-38230, SA 7117-38230 و مرجع بلبرینگ استاندارد صنعتی SF6015. موقعیت به عنوان مورد #2 در مجموعههای کاهنده چرخ سیارهای ولوو (نیاز به 2 عدد در هر گیربکس چرخ).
1. مشخصات فنی عملیاتی
(مرجع تأیید شده از طریق کاتالوگ قطعات EPC تجهیزات ساختمانی ولوو و استانداردهای مهندسی بلبرینگ سنگین)
| پارامتر مهندسی | متریک فنی تأیید شده |
|---|---|
| شماره قطعات OEM ولوو | SA7117-38230, SA 7117-38230 (جایگزین: 7117-38230) |
| کد مرجع بلبرینگ صنعتی | SF6015 (بلبرینگ توپی درایو نهایی سنگین) |
| بیل مکانیکی ولوو سازگار | EC290, EC290B, EC290C, EC330B, EC330C, EC360B, EC360C, EC340 |
| کلاس وزنی بیل مکانیکی | سری بیل مکانیکی تولید سنگین 29.0 تا 36.0 تن |
| موقعیت مونتاژ در گیربکس | موقعیت #2 (جفت بلبرینگ پشتیبانی توپی اصلی — تعداد: 2 عدد در هر گیربکس) |
| مجموعههای کاهنده چرخ سازگار | SA7117-38060, SA7117-38050 (سری گیربکس چرخ ولوو) |
| جنس و عملیات حرارتی | فولاد بلبرینگ کروم کربن بالا (GCr15 / 52100 سخت شده) |
| استاندارد وضعیت و کیفیت | 100% درجه پس از فروش کاملاً نو |
| پوشش گارانتی | گارانتی 1 ساله سنگین |
2. تناسب زیربندی و مرجع متقابل سیستم گیربکس
(تناسب مستقیم در توپی کاهنده درایو خزنده ولوو 29 تا 36 تن)
| جزء سیستم | شماره قطعه مرتبط / نقش |
|---|---|
| محفظه گیربکس کاهنده (موقعیت #1) | SA 7117-38221 (محفظه اسپیندل چرخ دنده حلقوی) |
| بلبرینگهای توپی اصلی (موقعیت #2) | SA 7117-38230 / SF6015 (بلبرینگهای پشتیبانی اسپیندل اصلی، 2 عدد) |
| مهر و موم صورت شناور (موقعیت #3) | SA 7117-38240 (گروه مهر و موم مکانیکی دو مخروطی) |
| مهره پیش بار بلبرینگ اسپیندل (موقعیت #4) | SA 7117-38251 (مهره قفل حلقه نگهدارنده) |
| گروه پینیون سیارهای اصلی (موقعیت #6) | SA 7117-38271 (چرخ دندههای سیارهای خروجی مرحله 1، 4 عدد) |
| محیط روانکاری | روغن دنده فشار قوی EP SAE 80W-90 / 85W-140 |
3. رفع لقی توپی درایو نهایی ولوو EC290 / EC360 و قفل شدن چرخ دنده
لرزش جانبی چرخ دنده، صدای ناله غیرعادی چرخ دنده، یا تراشههای فلزی هنگام تخلیه روغن درایو نهایی را تشخیص میدهید؟ در بیل مکانیکیهای ولوو 29 تا 36 تنی که در معادن سنگین و حفاری عمیق کار میکنند، دو بلبرینگ توپی اصلی (SA7117-38230 / SF6015) تمام تنش زنجیره مسیر شعاعی دستگاه و گشتاورهای خمشی را جذب میکنند. در طول ساعات کاری طولانی یا پس از تخریب مهر و موم شناور مکانیکی (SA 7117-38240)، آلودگی روان کننده باعث ایجاد ریز ترک در مسیر بلبرینگ و خستگی ساچمهها میشود. این امر باعث ایجاد لقی محوری میشود و باعث میشود چرخ دندههای سیارهای (SA 7117-38271) به طور نامتوازن با محفظه چرخ دنده حلقوی (SA 7117-38221) درگیر شوند و در نهایت خطر تخریب فاجعهبار دندانههای چرخ دنده را به همراه دارد. نصب بلبرینگهای SA7117-38230 با دقت سنگزنی شده ما، همترازی اسپیندل بدون لقی را بازیابی میکند، الگوهای تماس چرخ دنده را متعادل میکند و از قفل شدن مسیر تحت کشش زیاد جلوگیری میکند.
4. سوالات متداول (فنی و تجاری)
برای مالکان ماشین و مکانیکهای ناوگان (بینش C-End)
س: چند عدد بلبرینگ SA7117-38230 برای بازسازی یک گیربکس چرخ ولوو EC290 مورد نیاز است؟ پاسخ: دقیقاً 2 عدد در هر گیربکس چرخ (موقعیت #2 در دفترچه راهنمای قطعات کاهنده ولوو). اکیداً توصیه میشود که هر دو بلبرینگ را همزمان همراه با یک مهر و موم دو مخروطی جدید (SA 7117-38240) تعویض کنید تا پیش بار اسپیندل صحیح حفظ شود و از خرابی زودهنگام مسیر بلبرینگ جلوگیری شود.
س: آیا این بلبرینگ برای بیل مکانیکیهای ولوو EC290 و EC360 مناسب است؟ پاسخ: بله. شماره قطعه SA7117-38230 (یا SA 7117-38230) به عنوان بلبرینگ پشتیبانی توپی اصلی استاندارد کارخانهای در درایوهای نهایی خزنده سنگین ولوو EC290، EC290B، EC330B و EC360B عمل میکند.
برای فروشندگان تجهیزات و تأسیسات تعمیر (بینش B-End)
س: رابطه مرجع متقابل بین SA7117-38230 و SF6015 چیست؟ پاسخ: SA7117-38230 (یا SA 7117-38230) شماره قطعه اختصاصی ولوو EPC است، در حالی که SF6015 کد علامتگذاری بینالمللی تولید بلبرینگ است. هر دو نشاندهنده ابعاد دقیق بلبرینگ با بار بالا و درجه بار یکسان هستند و به تعمیرگاهها اجازه میدهند تا موجودی را در مدلهای مختلف ولوو کلاس 30 تنی تجمیع کنند.
س: واحدهای بلبرینگ منفرد چگونه برای حمل و نقل ایمن صادراتی بستهبندی میشوند؟ پاسخ: هر بلبرینگ با گریس صنعتی ضد خوردگی پوشانده شده، در داخل فویل پلی ضد روغن خلاء مهر و موم شده، به صورت جداگانه در یک کارتن مقوایی محکم با برچسب شماره قطعه واضح بستهبندی شده و در کارتنهای اصلی تقویت شده صادراتی برای حمل و نقل هوایی سریع جهانی و حمل و نقل دریایی بستهبندی میشود.
