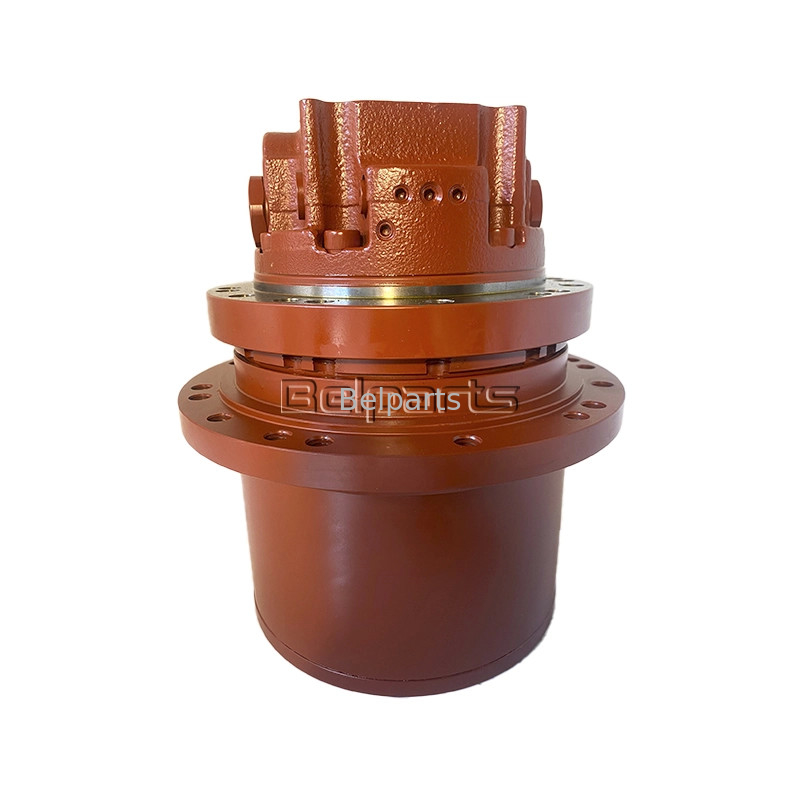

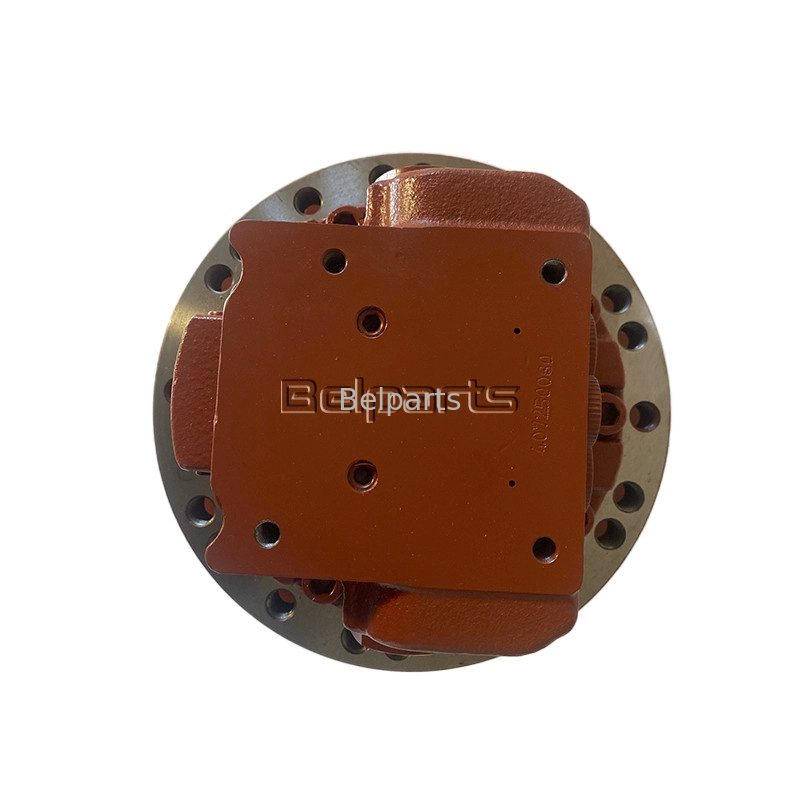

موتور مسافرتی بیل مکانیکی هیتاچی ZX30 ZX30CLR ZX35 ZX35U ZX35U-A ZX40UR Final Drive 9209825 4466795
PHV-390-53B موتور هیدرولیک حفاری
,موتور هیدرولیک Hitachi Excavator

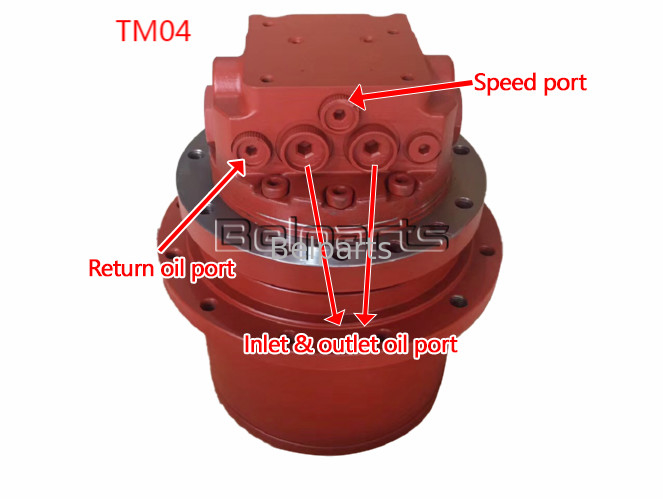

,TM04 موتور هیدرولیک حفاری
دقت 2700 N · m کشش برای 3.0 √ 4.0T حفاری صفر دم.جایگزین مستقیم OEM TM03 موتور سفر هیدرولیک دو محور کامل با 452: 1 گیربکس کاهش سیاره ای، طراحی شده به طور خاص برای Hitachi ZX30، ZX30CLR، ZX35، ZX35U، ZX35U-A، و ZX40UR مینی حفاری.
(از طریق کاتالوگ های قطعات هیتاچی و مشخصات مهندسی حفاری تراکم)
| پارامتر مهندسی | مقدار متریک تایید شده |
|---|---|
| شماره قطعات هیتاچی | 9209825,4466795 |
| مرجع متقابل | 4614213,4691489(همچنين براي دير 35 دي مناسب است) |
| مدل های سازگار هیتاچی | ZX30, ZX30CLR, ZX35, ZX35U, ZX35U-A, ZX40UR |
| هسته موتور | سری TM03 (آرتشیکتوری پیستون محوری دو سرعت) |
| کلاس وزن حفاری | 3.0 ️ 4.0 تن (سطح بدون دم و شاسی معمولی) |
| جابجایی (Hi / Lo) | 12 / 18 میلی لیتر/ چرخش |
| چرخش خروجی (Hi / Lo) | 1800 / 2700 N·m |
| سرعت گره خروجی (Hi / Lo) | 55 / 37 دور در دقیقه |
| فشار عملیاتی مدار | 21.0 MPa |
| نرخ جریان ورودی | 30 لیتر/ دقیقه |
| نسبت کاهش سیاره ای | 45.2: 1 |
| وضعیت / ضمانت | 100 درصد کاملاً جديد 12 ماه |
(190 میلی متر ثبت آزمایشی برای هیتاشی زاکسیس 3.5 تن ریم)
| رابط مکانیکی | مشخصات ابعاد | ویژگی های نصب |
|---|---|---|
| الگوی بولت چارچوب مسیر | 9 × φ12 میلی متر | الگوی استاندارد 9 سوراخ که با زیربنای OEM مطابقت دارد |
| الگوی ولتاژ ولتاژ | 9 × φ12 میلی متر | پیچ دایره ای 9 بولت با فاصله مساوی |
| قطر داخلی ولتاژ ولتاژ | 190 میلی متر | ثبت آزمایشی با دقت بالا |
آیا ZX35U شما در هنگام چرخاندن با سرعت بالا به یک طرف کشیده می شود یا در هنگام چرخش نزدیک به دیوارها صحبت می کند؟مدل های هیتاشی (ZX-U) موتورهای سفر را در جیب های باریک و گرما گیرنده زیرروی محصور می کنند.که باعث می شود سیلندر دو جابجایی در موتورهای مسن گیر کنداین استیکشن مانع از همگام سازی بدون مشکل موتور بین 37 rpm و 55 rpm می شود، که منجر به هدایت غیر منتظره مسیر و از دست دادن گشتاور صعود می شود.9209825محرک نهایی پاسخ فوری تغییر خلبان، فشار کامل 2700 N · m با سرعت پایین و ردیابی کاملا مستقیم را بازیابی می کند.
سوال: آیا این موتور 190 میلی متری به طور مستقیم به هیتاچی ZX35U-A من متصل می شود بدون تغییر چرخ چرخ؟جواب: بله، با شماره قطعات OEM مطابقت دارد9209825دقیقاً، الگوی قاب 9 سوراخ (φ12 میلی متر) ، الگوی چرخ 9 سوراخ، و رژستر خلبان 190 میلی متر به صورت یکپارچه با زیربنای کارخانه هیتاچی شما هماهنگ می شوند.
سوال: روش توصیه شده برای ورود پس از نصب این درایو نهایی جدید چیست؟ج: با استفاده از تیغه و سطل دستگاه را بالا ببرید و در مدت ۳/۵ دقیقه در حالت کم کار به سمت جلو و عقب حرکت دهید تا هوا باقیمانده از محفظه خارج شود.و مطمئن شوید که هاب سیاره ای با روغن روغن صاف SAE 80W-90 پر شده است.
سوال: شماره قسمت9209825به طور مستقیم با4466795و4614213?پاسخ: بله.9209825,4466795,4614213و4691489نشان دهنده بازنگری های فابریک متوالی در سراسر سیستم عامل های Hitachi ZX30 / ZX35 و Deere 35D است، که 45 یکسان را به اشتراک می گذارند.2۱- اندازه گیری دنده و اندازه گیری 190 میلی متر.
س: حمل و نقل حمل و نقل صادراتی بین المللی چگونه بسته بندی می شود تا از آسیب های حمل و نقل جلوگیری شود؟ج: هر واحد محرک با روغن ضد خوردگی پوشانده شده است، و با پوشش پلی خنک کننده بخار بسته شده است.و به طور ایمن در داخل یک جعبه چوبی که برای حمل و نقل کانتینرها و محموله های هوایی ساخته شده است و دارای گواهینامه ISPM-15 است..
5لیست قطعات
| # | قسمت شماره | توضیحات | مقدار |
|---|---|---|---|
| 4466795 | روغن موتور (1/3) | 1 | |
| 2 | 0436401 | . شفت | 1 |
| 3 | 0436402 | . بلي ، توپ | 1 |
| 4 | 0733501 | . SEAL؛ OIL | 1 |
| 5 | 0436404 | . صفحه | 1 |
| 6 | 0750002 | . توپ ؛ دزدي | 2 |
| 7 | .... | . بلوک, سی ای ال | 1 |
| 8 | .... | . لباسشویی | 1 |
| 9 | .... | . بهار | 1 |
| 10 | .... | . صندلی | 1 |
| 11 | .... | . حلقه نگهدارنده | 1 |
| 12 | .... | .پين | 3 |
| 13 | .... | نگهدار | 1 |
| 14 | .... | . صفحه؛ نگهدارنده | 1 |
| 15 | .... | پستون | 9 |
| 19 | 0750003 | پستون | 2 |
| 20 | 0436413 | . بهار | 2 |
| 25 | 0436414 | . صفحه؛ شیر | 1 |
| 26 | 0396703 | .پين | 1 |
| 27 | 0436415 | . بلي ، توپ | 1 |
| 28 | A810120 | . O-RING | 1 |
| 29 | 4506407 | . O-RING | 3 |
| 30 | .... | . صفحه | 1 |
| 31 | .... | . گنده گنده | 1 |
| 311 | .... | .. اسپول | 1 |
| 312 | .... | .. والف، چک | 2 |
| 313 | 0398002 | .. بهار | 2 |
| 314 | 0647901 | .. پلگ | 2 |
| 315 | 4506320 | .. O-RING | 2 |
| 36 | 0398004 | . صندلی | 2 |
| 37 | 0847701 | . بهار | 2 |
| 38 | 0831902 | . CAP | 2 |
| 39 | 4506429 | . O-RING | 2 |
| 40 | 0158826 | . اورفيس | 4 |
| 41 | .... | . اسپول | 1 |
| 42 | 0436602 | . بهار | 1 |
| 43 | 0311336 | . پلگ | 1 |
| 44 | 4509180 | . O-RING | 2 |
| 45 | 0352225 | . پلگ | 2 |
| 47 | 0436603 | . اورفيس | 4 |
| 48 | 0167922 | . بولت؛ سوکت | 6 |
| 49 | 0397910 | .پين | 2 |
| 53 | .... | . پلگ | 2 |
| 55 | 0436608 | . پلگ | 2 |
| 56 | 957366 | . O-RING | 2 |
| 58 | 0750010 | . پلگ | 2 |
| 59 | 0647006 | . پلگ | 2 |
| 60 | 4506408 | . O-RING | 2 |
| 61 | 94-2011 | . پلگ | 1 |
| 62 | 0847702 | . پلگ | 1 |
