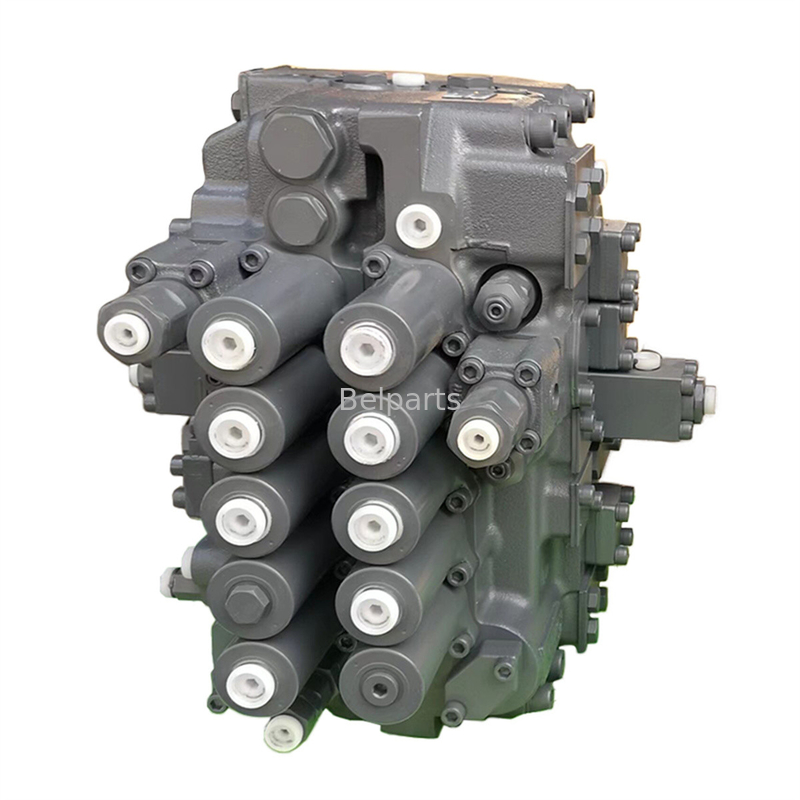

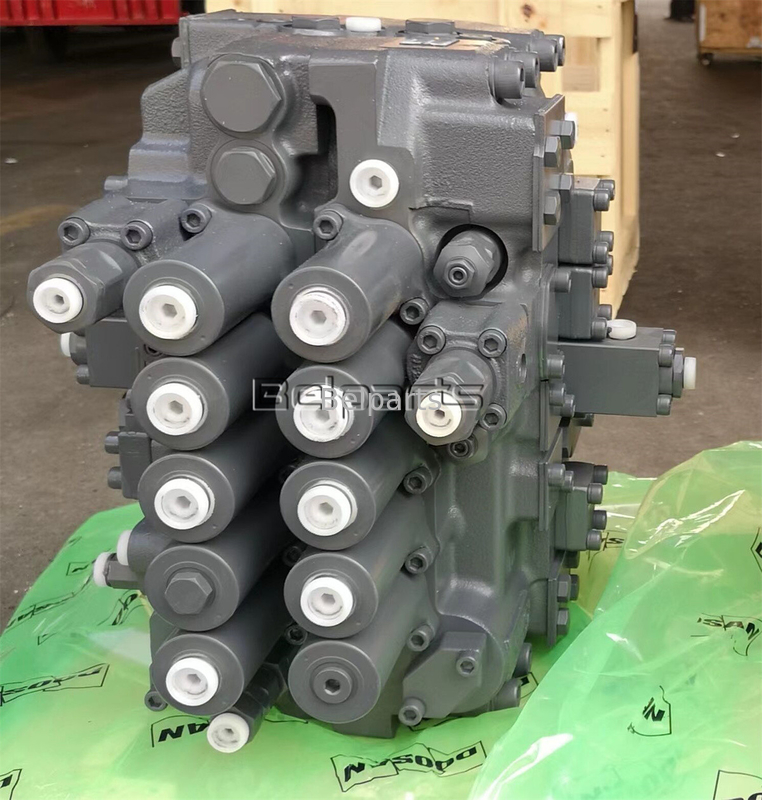

دوسان DX255LC DX260LCA Terex TXC255LC-2 شیر کنترل اصلی K1005097A بیل مکانیکی هیدرولیک توزیع کننده قطعات اصلی
بيلپارتز والف کنترل حفاری
,دریچه کنترل حفاری دوسان
,DX255 دریچه کنترل حفاری
1اطلاعات اساسی
نام محصول: دریچه کنترل اصلی، توزیع کننده هیدرولیک
شماره قطعه OEM: K1005097A
ماشین مناسب: Doosan DX255LC، DX260LCA، Terex TXC255LC‐2 Excavator Crawler متوسط
نوع محصول: انبوه کننده هیدرولیک اصلی با کنترل چند ولتاژ
وضعیت: قطعات یدکی اصلی ماشین آلات ساختمانی
2مزیت های اصلی
- دسته اصلی اصلی کنترل چند بخش اصلی، کاملا با منطق کنترل هیدرولیک ماشین e-EPOS مطابقت دارد، عملکرد عمل کامپوزیت اصلی را از بوم، بازو،سطل و مسافرتدوسان
- مدار بازسازی جریان بوم و بازو داخلی، زمان چرخه کار را کوتاه می کند و مصرف انرژی هیدرولیکی را در طول عملیات مکرر حفاری کاهش می دهدتصاویر01.e...
- شیر کمک اصلی یکپارچه، شیر کمک بیش از حد و شیر نگهدارنده، محافظت از فشار پایدار برای بطری ها را فراهم می کند تا از سقوط بوم در شرایط بار سنگین جلوگیری شودماشین فشار مایع...
- اسپول های دریچه و بدن دریچه با ماشین دقیق ، نشت داخلی کم ، پاسخ جویستیک صاف را برای درجه بندی دقیق و حفاری بار سنگین فراهم می کند
- مجموعه کامل دریچه ها با انبوه های کنترل کننده سولنویدی، آماده نصب؛ فشار کارخانه قبل از حمل برای حذف خطر نشت داخلی آزمایش می شود
3داده های فنی
نوع شیر: شیر کنترل اصلی چند قطعه ای که توسط خلبان کنترل می شود
شماره OEM: K1005097A
وزن حفاری قابل استفاده: 24-26 تن حفاری متوسط
حداکثر جریان کل ورودی: 438 لیتری/ دقیقه
فشار تخلیه سیستم اصلی: 32.3 MPa
فشار تنظیم فشار بیش از حد: 34.5 MPa
فشار کنترل خلبان: 3.2 تا 3.8 MPa
پیکربندی اسپول: اسپول بوم، اسپول بازو، اسپول سطل، اسپول سفر، اسپول سوئیگ، اسپول اتصال کمکی
عملکردهای داخلی: بازسازی بوم، بازسازی بازو، شیر نگهدارنده بوم، شیر نگهدارنده بازو، محافظت از بیش از حد، پورت چکش کمکی
حالت کنترل: کنترل هیدرولیک خلبان
استاندارد بندر: بندر های نفتی SAE
ولتاژ عملیاتی سولناید: 24V DC
وزن خالص: 212 کیلوگرم
نصب: الگوی اصلی نصب بولت، تعویض مستقیم
4سوالات عمومی
سوال1: آیا K1005097A علاوه بر Doosan DX255LC / DX260LCA، به Terex TXC255LC-2 هم می رسد؟
A1: بله، این شیر برای Terex TXC255LC-2 که دارای مجموعه هیدرولیکی یکسان است، سازگار است.
س2: آیا اسپیل های داخلی و مولفول های سولنویدی در این مجموعه گنجانده شده اند؟
A2: مونتاژ کامل کامل با اسپیل ها، شیرهای تخلیه و گروه سولنوید خلبان ارائه می شود.
س3: در مورد شرایط گارانتی چطور؟
A3: گارانتی 12 ماهه در برابر نقص های سازمانی.
| # | قسمت شماره | توضیحات | مقدار |
|---|---|---|---|
| - | K1005097A | والف، کنترل، DX250LC | 1 |
| 32 | 426-00168 | POPPET، BP CHECK ((KVMG270) | 2 |
| 33 | 129-00126 | SPRING، BP CHECK ((KVMG270) | 2 |
| 57 | 114-00414 | SPACER ((KVMG270) | 1 |
| 60 | 181-00633 | "پلوگ، ASS'Y -PX، PY ((KVMG270) " | 1 |
| 61 | 2.181-00268 | پلاگین | 1 |
| 62 | S8000141 | O-RING؛ 1BP14 | 1 |
| 68 | K9004572 | دریچه، بخش اصلی | 1 |
| 69 | 420-00258 | امدادی، بیش از حد بار ((KVMG270) | 6 |
| 71 | 181-00562 | "پلاک کون" | 1 |
| 72 | 181-00561 | "پلاک کون" | 9 |
| 75 | S2212466 | بولت، سوکت، (M10X1.5-40) | 8 |
| 77 | S2223266 | بولت: سوکت ((M16*130L) | 8 |
| 81 | S5010913 | P/W (M16X18X30X3.2) | 8 |
| 88 | ۲۱۸۱- ۲۴۳۴ | فلانج | 2 |
| 89 | 2180-1216D109 | O-RING | 2 |
| 92 | 181-00647 | "پلوگ کون" ((KVMG270) | 1 |
| 93 | 181-00649 | "پلاک کون" | 1 |
| 106 | K9001805 | والف، کم کردن بار | 2 |
| * | 420-00295KT | کیت مهر و موم، شیر کنترل | 1 |
