کیفیت کاهنده موتور مسافرتی بیل مکانیکی Kobelco SK45SR Final Drive PY15V00005F2 PY15V00005F1 کارخانه

کاهنده موتور مسافرتی بیل مکانیکی Kobelco SK45SR Final Drive PY15V00005F2 PY15V00005F1

Name: کاهنده موتور مسافرتی بیل مکانیکی Kobelco SK45SR Final Drive PY15V00005F2 PY15V00005F1
Brand: BELPARTS MACHINERY LIMITED
SKU: SK45SR
Price: 475.00 USD
Availability: InStock

محل مبدا:چین

نام تجاری:Belparts

گواهینامه:ISO9001 / 2006/42/EC

شماره مدل:SK45SR

حداقل مقدار سفارش:1 عدد

قیمت:Negotiated price

شرایط پرداخت:T/T، تضمین تجارت، پی پال

توانایی تامین:100 عدد در ماه

جزئیات محصول

برجسته کردن:

TM06H مونتاژ موتور حرکتی

,

TM06H موتور حرکتی

,

TM06H

Name: درایو نهایی

Model: SK45SR

OEM Number: PY15V00005F2 PY15V00005F1

Quality: ساخت چین

Application: مینی بیل مکانیکی

Warranty: 12 ماه

Weight: 64 کیلوگرم

Condition: 100% نو

Packing Size: 37*37*40

Shipment: UPS دریا / هوا / اکسپرس DHL FEDEX

توضیحات محصول

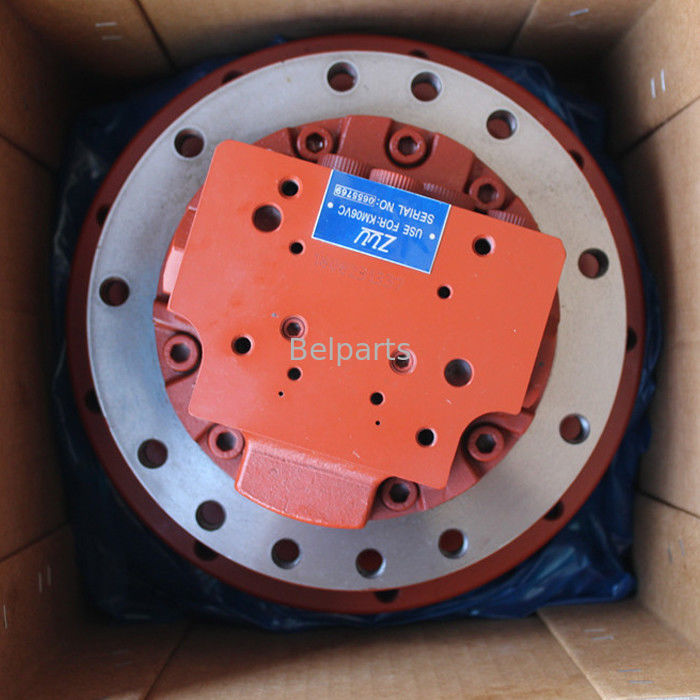

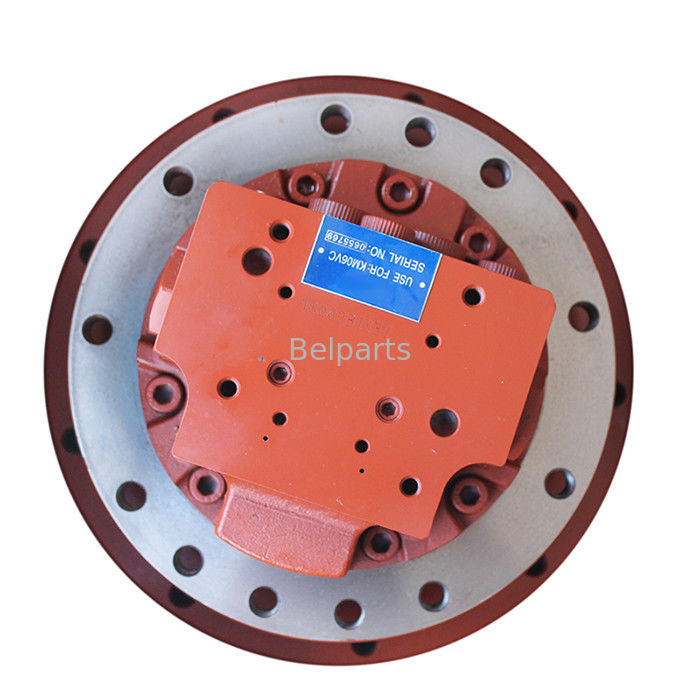

موتور نهایی برای کوبلکو SK45SR | کاهنده موتور مسافرتی

اتصالات سنگین 230 میلی متری و اتصال پیچ M14 برای بیل مکانیکی کوبلکو 4.5-5.0 تن.موتور مسافرتی هیدرولیک دو جابجایی سنگین مطابق با مشخصات OEM، همراه با گیربکس کاهنده سیاره ای یکپارچه، که به طور خاص برای بیل مکانیکی های کوچک کوبلکو SK45SR با رجیستر 230 میلی متری مهندسی شده است.

1. مشخصات فنی عملیاتی

(مرجع تایید شده از طریق کاتالوگ قطعات EPC کوبلکو و پایگاه داده هیدرولیک فشرده سنگین)

پارامتر مهندسی	مقدار متریک تایید شده
شماره قطعات OEM کوبلکو	`PY15V00005F2`, `PY15V00005F1`
ماشین سازگار کوبلکو	کوبلکو SK45SR, SK45SR-1, SK45SR-2
پلتفرم هسته درایو موتور	سری پیستون محوری دو سرعته سنگین
کلاس وزن بیل مکانیکی	4.5 - 5.0 تن (پلتفرم فشرده سنگین)
فشار عملیاتی مدار	21.0 - 24.5 مگاپاسکال
جرم خالص واحد	64.0 کیلوگرم (ساختار چدن سنگین)
اندازه بسته بندی جعبه	37 × 37 × 40 سانتی متر
وضعیت / گارانتی	100% کاملاً نو / 12 ماه

2. ابعاد اتصالات زیربندی سنگین تایید شده

(اندازه گیری های دقیق برای فریم های ردیابی تقویت شده کلاس 5 تنی کوبلکو تایید شده است)

رابط مکانیکی	پارامتر ابعاد	نقش اتصالات نصب
قطر مرکز دهی فریم شاسی	180 میلی متر	رجیستر موقعیت دهی داخلی شاسی سنگین
الگوی پیچ ردیابی	9 × φ14 میلی متر	دایره پیچ M14 تقویت شده برای مقاومت برشی بالا
پایلوت مرکز دهی چرخ دنده محرک (شناسه)	230 میلی متر	رجیستر چرخ دنده محرک 230 میلی متری با استحکام بالا
الگوی پیچ چرخ دنده محرک	9 × φ14 میلی متر	PCD چرخ دنده با 9 پیچ M14 که به طور مساوی فاصله دارند

3. رفع مشکل برش فلنج ردیابی کوبلکو SK45SR و توقف گل فشرده سنگین

آیا پیچ های نصب شکسته در هنگام چرخش معکوس سنگین را تجربه می کنید، یا کشش ردیابی را در گل رس متراکم از دست می دهید؟ پلتفرم 5 تنی کوبلکو SK45SR نیروی کششی عظیمی را از طریق چرخ دنده محرک تقویت شده 230 میلی متری خود تولید می کند. کار با پیچ های کوچکتر M12 یا هاب های عمومی 204 میلی متری، تنش های چرخه‌ای مخرب را متمرکز می‌کند و سخت‌افزار نصب را تحت بار می‌شکند. در طول ساعات عملیاتی بالا، نشت فشار داخلی در صفحات توزیع کننده فرسوده، گشتاور دنده پایین را کاهش می‌دهد و باعث توقف ردیابی در گل رس مرطوب می‌شود. نصب دقیق ماشین کاری شده ماPY15V00005F2 درایو نهایی، هم ترازی 100% هم مرکز 230 میلی متری، امنیت بستن محکم M14 و کشش کامل شکست هیدرولیکی را تضمین می کند.

4. سوالات متداول (فنی و تجاری)

برای صاحبان و اپراتورهای ماشین (بینش C-End)

س: چگونه تأیید کنم که آیا کوبلکو SK45SR من به این واحد 230 میلی متری به جای نسخه کوچکتر 204 میلی متری نیاز دارد؟ پاسخ: سوراخ مرکز دهی داخلی چرخ دنده محرک خود را اندازه بگیرید و قطر پیچ خود را بررسی کنید. اگر رجیستر چرخ دنده شما 230 میلی متر عرض با قطر شاسی 180 میلی متر دارد و از پیچ های سنگین M14 (φ14 میلی متر) استفاده می کند، ماشین شما به این واحد سنگین نیاز دارد.PY15V00005F2 مونتاژ.

س: پروتکل روانکاری حیاتی راه اندازی برای این درایو جایگزین چیست؟ پاسخ: قبل از روشن کردن موتور، محفظه موتور هیدرولیک را با سیال هیدرولیک تمیز ISO VG 46 از طریق پیچ تخلیه بالای محفظه پر کنید. جداگانه، گیربکس سیاره ای را با روان کننده دنده فشار قوی SAE 80W-90 تا پیچ بررسی سطح روغن افقی پر کنید.

برای نمایندگان تجهیزات و تاسیسات تعمیر (بینش B-End)

س: چگونهPY15V00005F1 باPY15V00005F2 در موجودی قطعات ما متقاطع می شود؟ پاسخ: PY15V00005F1 و PY15V00005F2 جایگزین های مهندسی مستقیم کارخانه برای پلتفرم کوبلکو SK45SR هستند و رجیسترهای پایلوت 230 میلی متری، رجیسترهای فریم 180 میلی متری و الگوهای اتصال M14 یکسانی دارند.

س: مشخصات دقیق لجستیکی برای برنامه ریزی حمل و نقل چیست؟ پاسخ: واحد جعبه شده دارای وزن خالص 64.0 کیلوگرم (وزن بسته بندی ناخالص تقریباً 67.5 کیلوگرم) است و ابعاد آن 37 × 37 × 40 سانتی متر (0.055 CBM) است. هر درایو در بسته بندی پلی اتیلن مهار کننده خوردگی بخار (VCI) مهر و موم شده و به طور ایمن در داخل یک جعبه چوبی صادراتی بخور داده شده مطابق با ISPM-15 پیچ شده است.

#	شماره قطعه	شرح	تعداد
.	2441U831R400	کیت تعمیر؛ شامل قطعات 7(3)	1
.	PY15V00006R500	کیت تعمیر؛ شامل قطعات 161(1)، 162(1)	1
.	PY15V00006R300	کیت تعمیر؛ شامل قطعات 4(1)، 5(1)، 9(3)، 22(6)، 23(6)	1
.	PY15V00005R300	کیت تعمیر؛ شامل قطعات 101(1)، 123(1)، 152(3)، 154(4)، 175(2)، 176(1)، 199(1)	1
.	PY15V00005R200	کیت تعمیر؛ شامل قطعات 2(1)، 3(1)، 19(3)، 37(1)	1
.	PY15V00005R100	کیت تعمیر؛ شامل قطعات 27(2)، 29(1)، 30(1)، 31(2)، 132(1)، 133(1)، 135(1)، 136(2)، 137(2)، 139(1)، 173(1)	1
.	PY15V00005F1	موتور هیدرولیک؛ مونتاژ موتور	1
.	2441U831R700	کیت تعمیر؛ شامل قطعات 105(1)، 106(1)	1
1	PY15V00006S001	هاب	1
2	----	جداگانه فروخته نمی شود؛ اسپیندل	1
3	----	جداگانه فروخته نمی شود؛ فلنج	1
4	----	جداگانه فروخته نمی شود؛ چرخ دنده	1
5	----	جداگانه فروخته نمی شود؛ چرخ دنده	1
6	YJ15V00002S006	چرخ دنده	1
7	----	جداگانه فروخته نمی شود؛ چرخ دنده	3
8	2441U831S8	پوشش	1
9	2441U831S9	میل لنگ؛ شفت	3
14	2441U831S14	فاصله انداز؛ قطعه، فاصله	3
17	PY15V00006S017	پین	30
18	2441U831S18	حلقه	1
19	2441U831S19	پیچ	3
20	2441U831S20	حلقه قفل؛ حلقه، قفل شونده	3
21	PY15V00006S021	بلبرینگ توپی؛ بلبرینگ توپی	2
22	2441U831S22	بلبرینگ؛ غلتکی	6
23	2441U831S23	بلبرینگ؛ غلتکی	6
24	ZR16X01500	قطعه یدکی؛ درزگیر، شناور	1
25	ZR16X02200	حلقه؛ نگهدارنده -- شناسه 20.5 × برون 22 × ضخامت 1.2 میلی متر	3
27	ZD12P00700	حلقه اورینگ، ضخامت 1.6 میلی متر × شناسه 6.8 میلی متر، سختی 90؛ حلقه اورینگ -- شناسه 06.80 ± 0.16 × برون 10 میلی متر	2
29	ZD11G20000	حلقه اورینگ، ضخامت 5.7 میلی متر × شناسه 199.3 میلی متر، سختی 70؛ شناسه 199.30 ± 1.55 × برون 210 میلی متر	1
30	PY15V00006S030	حلقه اورینگ	1
31	PY15V00006S031	درزگیر؛ شناور	2
33	ZE82T06000	پیچ؛ لوله، 3/8" PT	3
37	2441U815S37	منبسط کننده	1
101	----	جداگانه فروخته نمی شود؛ فلنج	1
102	PY15V00006S102	شفت	1
103	PY15V00006S103	صفحه	1
104	YJ15V00002S104	بلوک	1
105	----	جداگانه فروخته نمی شود؛ پیستون	1
106	----	جداگانه فروخته نمی شود؛ کفشک	1
107	2441U831S107	صفحه نگهدارنده	1
108	2441U831S108	توپ	1
109	2441U831S109	صفحه	1
110	2441U831S110	واشر	2
112	PY15V00005S112	پیستون	1
113	YJ15V00002S113	فنر	8
114	YJ15V00002S114	فنر	1
115	YJ15V00002S115	صفحه	1
116	YJ15V00002S116	صفحه	1
118	YJ15V00002S118	نشیمنگاه	1
119	YJ15V00002S119	شیر	1
120	YJ15V00002S120	فنر	1
121	2441U995S192	پیچ	1
122	YJ15V00O02S122	حلقه	1
123	----	جداگانه فروخته نمی شود؛ اسپول	1
124	2441U831S124	پیچ	2
125	2441U831S125	توقف کننده	2
126	2441U831S126	پیچ	2
127	2441U831S127	شیر	2
128	2441U831S128	فنر	2
130	2441U831S130	فنر	2
132	2441U831S132	درزگیر روغن	1
133	ZD12P00700	حلقه اورینگ، ضخامت 1.6 میلی متر × شناسه 6.8 میلی متر، سختی 90؛ حلقه اورینگ -- شناسه 06.80 ± 0.16 × برون 10 میلی متر	1
135	PY15V00005S135	حلقه اورینگ	1
136	ZD12P02200	حلقه اورینگ؛ شناسه 21.80 ± 0.24 × برون 26 میلی متر	2
137	ZD12P01200	حلقه اورینگ؛ شناسه 11.80 ± 0.19 × برون 16 میلی متر	2
139	PY15V00005S139	حلقه اورینگ	1
141	2441U815S141	پین	2
142	PY15V00006S142	پین	4
143	ZS23C08020	پیچ، سر شش گوش، M8 × 20 میلی متر؛ M08x1.25x20mm	6
144	YJ15V00002S144	صفحه رانشی؛ صفحه، رانشی	1
145	2441U831S145	حلقه	1
149	YJ15V00002S149	بلبرینگ توپی	1
150	2441U831S150	بلبرینگ توپی	1
151	2441U831S151	غلتک سوزنی	3
152	ZE82T02000	پیچ؛ لوله، 1.25" PT	3
154	PY15V00006S154	پیچ	4
161	----	جداگانه فروخته نمی شود؛ پیستون	1
162	----	جداگانه فروخته نمی شود؛ کفشک	1
163	2441U750S163	شیر	1
164	2441U750S164	توقف	1
165	2441U750S165	حلقه	1
166	2441U750S166	فنر	1
167	PY15V00006S167	اسپول	2
168	2441U829S168	توپ	2
169	YJ15V00002S169	صفحه	1
173	ZD12P01100	حلقه اورینگ؛ شناسه 10.8 میلی متر × برون 13.2 میلی متر	1
175	2441U831S175	اورفیس اورفیس، F2: -، F3: -، F4: -	2
176	2441U831S176	اورفیس	1
190	PY15V00006S190	فنر	1
199	2441U829S199	صفحه	1
